Power Amplifier Mati total

rangkaian Power Amplifier ada beberapa Fuses/sikring , ini yang pertama saya lihat. Seandainya Fuses/sikring sampai ada yang putus, itu sudah mengindikasikan bahwa di dalam rangkaian Power Amplifier ada komponen yang rusak. Bisa jadi ada Transistor yang putus yang membuat rangkaian amplifier menjadi konsleting. Kabar baiknya di amplifier yang lagi saya periksa , Fuses/sikring masih dalam kondisi baik/ tidak putus.

Jadi yang saya periksa selanjutnya adalah penyearah tegangan AC ke DC  untuk rangkaian Power amplifier. Kondisi Dioda setelah saya ukur masih bagus, saya coba lihat sistem filter tegangan DC menggunakan 4 buah capasitor 4700uf/63 volt, seperti ini tampilannya:

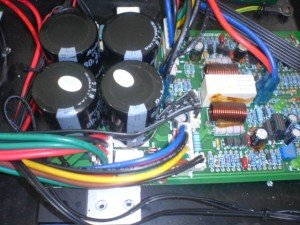

Rangkaian Regulator Power Amplifier

Hasilnya adalah adanya jalur yang tidak terhubung/ putus , yaitu dari Dioda penyearah ke Capasitor. Proses pelepasan capasitor yang dilakukan yang mengakibatkan jalur pada PCB ikut terangkat, persisnya ada di tengah-tengah PCB. Amplifier ini menggunakan papan PCB  2 layer/ atas-bawah.

Untuk menyambungnya saya gunakan kabel saja biar mudah, seperti ini hasilnya setelah pemasangan:

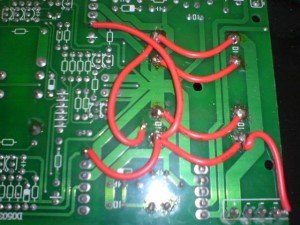

Tampak bawah pcb power supply power amplifier
