Diagnosa
Televisi JVC 29 inc dengan model AV-29VX74, mengalami kerusakan di Flyback ( FBT ) . Flyback dengan type QQH0184-001 sangat susah dicari penggantinya. Kerusakan ada pada kabel HV-out, ada kebocoran yang menimbulkan percikan api jika dinyalakan televisinya. Karena flyback pengganti yang sama tidak saya temukan maka disini saya coba menggunakan flyback type 6174-5003R yang biasa digunakan Televisi merk LG 29 inc sebagai penggantinya.

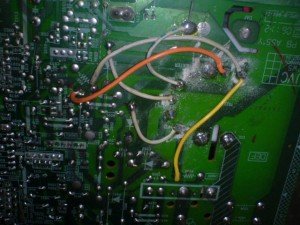

Pemasangan flyback LG mesti memotong beberapa jalur, ini diperlukan karena Pinout-nya beda dengan flyback JVC. Berikut susunan pinout-nya:
| Flyback JVC | Flyback LG |
|---|---|
| Colector | Colector |
| B+ | B+ |
| AFC | B- [14 volt] |
| B- [14 volt] | B+ [14 volt] |
| B+ [14 volt] | Video B+ 180 volt |
| Ground | Ground |
| Heater | NC |
| ABL | 28 Volt |
| Video B+ 180 volt | ABL |
| Ground | Heater |
