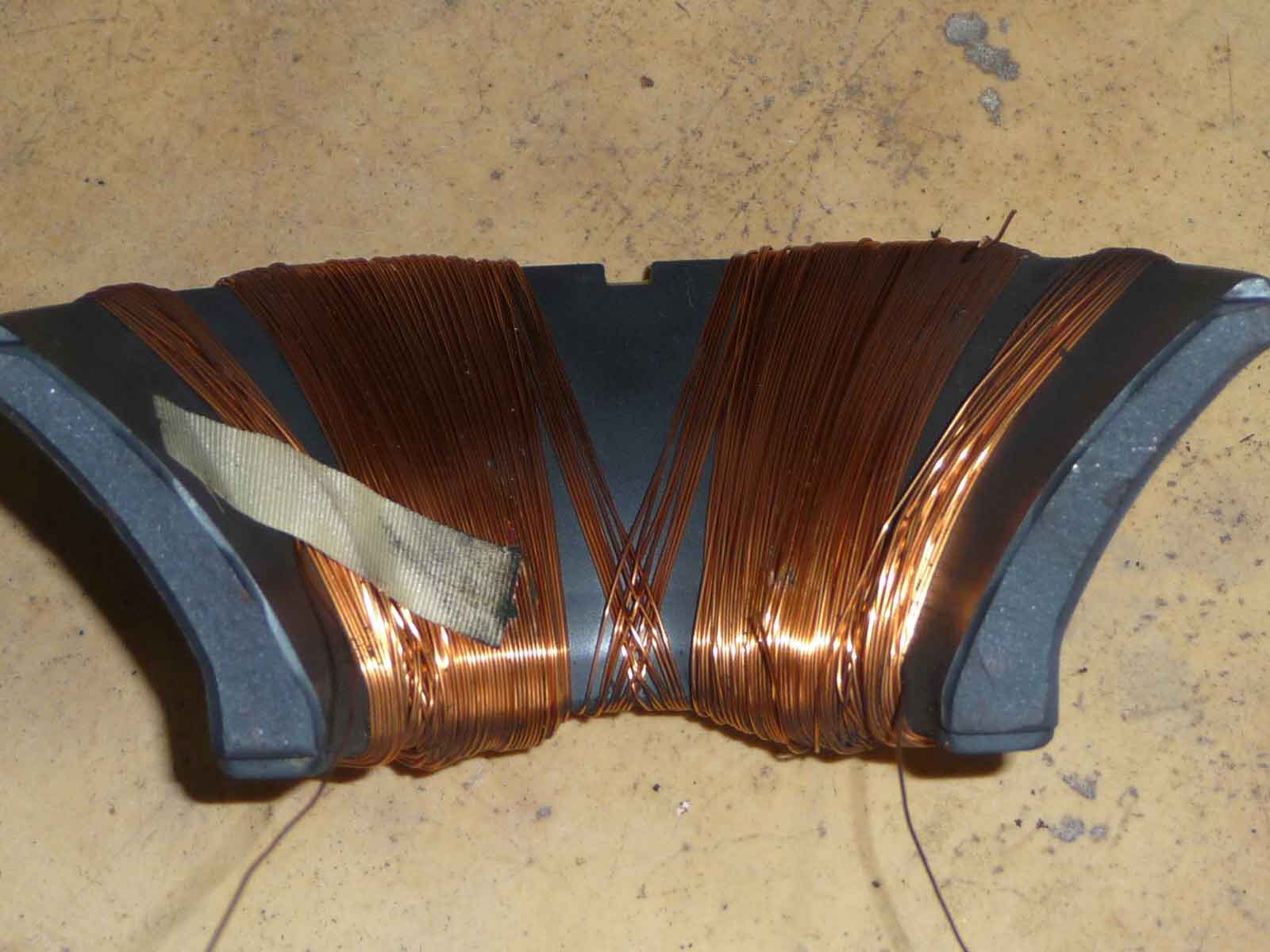

Setelah flip penjepit kita lepaskan tahap selanjutnya adalah mencongkel ferit dengan perlahan, hati-hati jangan sampai ferit mengalami patah, seperti tampilannya setelah berhasil kita lepaskan :

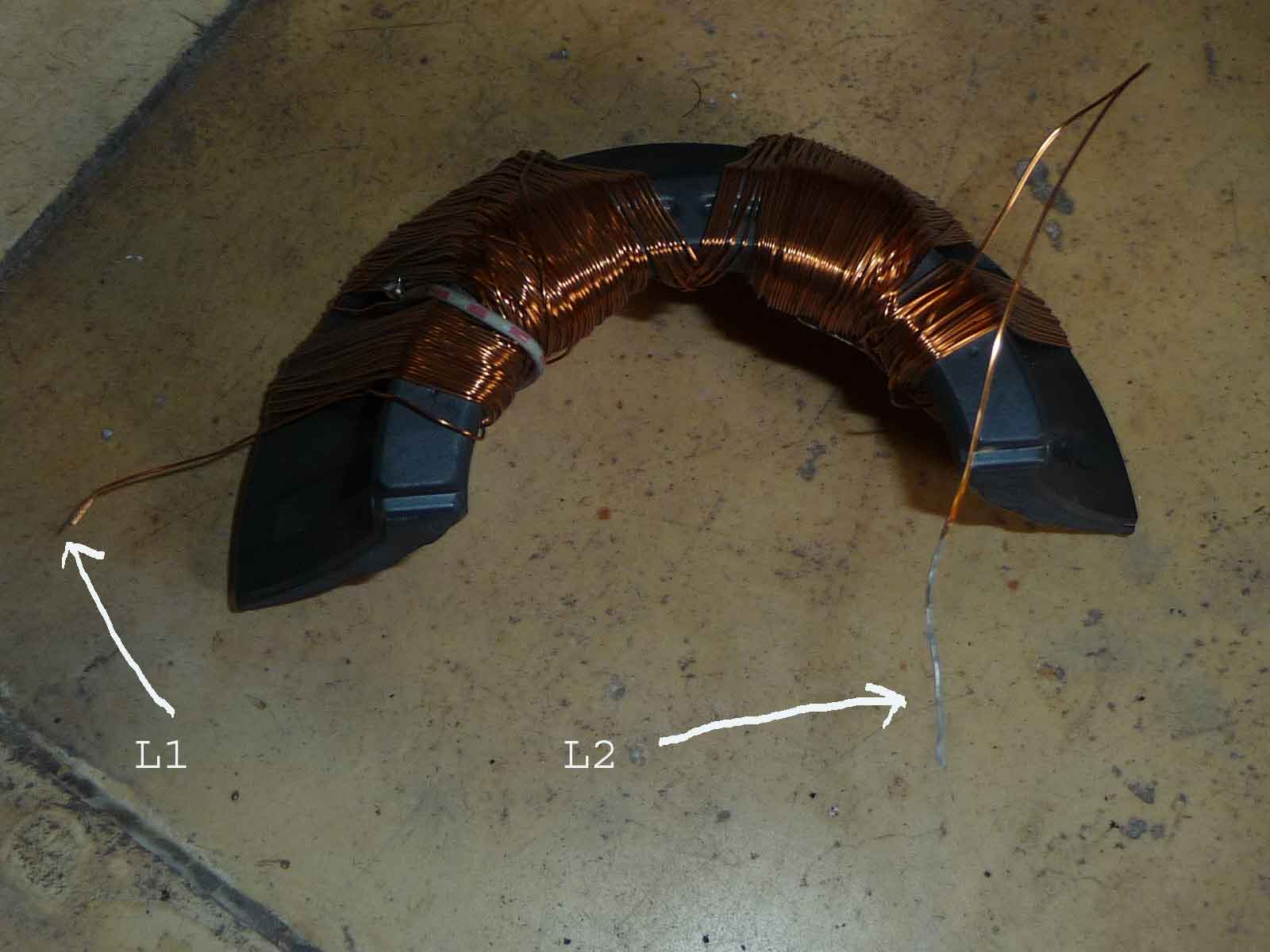

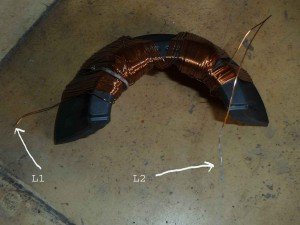

Untuk kali ini kita bisa dengan mudah melihat area kawat email yang mengalami putus itu ditandai dengan adanya karat di kawat emailnya, jadi kita tidak perlu melepaskan secara keseluruhan kawat email dari ferit. Disini kita adakan penyambungan dengan menggunakan kabel atau dengan kawat email juga dan setelah tersambung maka kita lakukan pengukuran kembali sebelum kita pasangkan ke rumah yoke defleksi, lokasi pengukuran ada di kawat email yang menjulur keluar seperti ini tampilannya :
Kini setelah bisa kita pastikan kawat email sudah terhubung dengan baik maka kita bisa pasangkan kembali ferit ini ke rumah yoke defleksi. Setelah terpasang di rumah yoke maka kita lakukan penyolderan kembali dan pasangkan kawat email sesuai dengan urutannya. Inilah sekilas perbaikan yoke defleksi yang kita lakukan hari ini dan hasilnya setelah kita pasangkan ke CRT tv Sharp hasilnya alhamdulillah yoke defleksi sudah berfungsi seperti sedia kala. Tampilan gambar di layar monitor terlihat normal,
Tips
Untuk memperkuat pemasangan ferit yang telah kita keluarkan, kita bisa pergunakan Lem yang menempel di area lilitan vertikal dengan cara melumerkannya dengan solder.
13 Comments
Slmt siang mas ktmu lgi gini mas sya suka ngojek bw tv orng ke bengkel..jadi sya sneng ngoprek dah walopun pngetahuan minim.
Tv sya mrk multimax yok nya ada yg hangus dikit trus tr horisontal apa vertkal tuh yg d luar area listrik putus mulu panas gambar kadang blengking biru mati sendiri suara ngresek trus hidup lagi itu apa saja yg harus d ganti mas?
Capasitor untuk semua filter area sekunder PSU silahkan diganti sekalian resolder area ic control+ crhomanya dan area lain…
Mohon di sebutkan nilai capasitor nya bang
100uf/220uf/160 volt
470uf/1000uf/35-50 volt
Ok makasih bang!
Siap eksperimen..
ya , semoga berhasil
Selamat siang Om…ketemu lagi kamren tentang Ampli sekarang masalah Yoke TV sharp 14″ klo tv di on yoke ngebul…. dilayar tidak ada gambar sama sekali karna khawatir lebih parah (terbakar) TV segera dimatikan, langkah yang diambil melepas Yoke ternyata pada batas sisi kanan kiri kumparan yg di dalam ada kayak kebakar walao antara kumparan tidak saling nempel karna ada pembatasnya dan tidak ada kawat yang putus hnya seperti terkelupas saya coba lem dg power glu tus dipasang lagi eh masih ngebul juga .. ada petunjuk buat saya kah Om..
Terimakasih
jika yang terbakar area horizontal ini tidak mungkin bisa diperbaiki mas,,, harus ganti
tv ane merek multimax gan.gambar bagus tapi suaranya kresek2 kayak hujan minta dibantu
buka menu pilih sistem audio pastikan pos audio adalah bg (5,5) bukan 6,0 atau 6,5
Selamat siang Pakde……..setelah kasus VCD Compo giliran TV kebanggaan bermasalah mohon pencerahan boleh ya… TV LG Type nya TVLG-29FU6RL warna berubah ubah, RGB tidak pake transistor tapi pake Ic serinya lupa krn sdh dipasang lagi, kmaren, sy copot trus coba cari di toko kog Sulit ya yang ada TDA 6107A …bentuk nya sama…. Elco yg dua buah 4.7/250v juga di main board udh sy ganti tp tidak ngaruh apa2 kira2 klo sy ganti dengan IC TDA 6107A masalah gak ya….
Maturnuwun…
TDA 6107>>>6108 adalah sama… kalau untuk warna mending diukur dulu masing2 katoda RGB CRTnya apakah masih stabil/ sama besar inputnya level diatas 120 volt dc
Siaaap….. besok libur di oprek lagi di mohon Pakde stby monitor di HP…he..he..he..
maturnuwun
