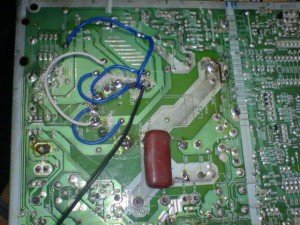

Dilihat dari pinout diatas memang ada beberapa kaki yang beda posisinya , disini mesti memotong jalur dan menjumper jalur tentunya. Supaya susunan pinoutnya mengikuti playback BSC 26-2629S . Bisa dilihat pada gambar berikut:
Setelah posisi sudah sama, sekarang coba kita nyalakan televisinya. Hasil yang didapatkan adalah Televisi memang sudah bisa hidup, gambar sudah ada begitu pula dengan suaranya. cuma ada yang kurang sempurna yaitu pada lebar horizontal, dimana disini kurang lebar.

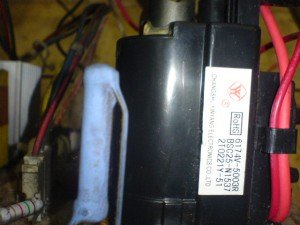

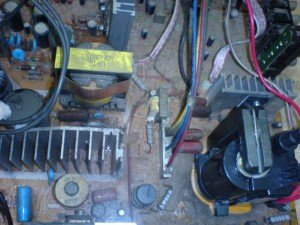

Tips untuk ini adalah menambahkan 1 buah Capasitor 4,7 nf/ 1600volt pada bagian Colector , dan satu lagi karena tegangan AFC pada playback 6174-5003 tidak ada , disini bisa di ambil dari kaki Heater [ pada gambar bisa dilihat pada kabel warna hitam ]. Gambar tampak atas mainboard dengan playback 6174-5003 setelah penggantian :
Setelah semua proses pemasangan selesai kini kita coba hidupkan televisi? hasilnya alhamdulillah televisi sudah kembali hidup, hasil gambar dalam keadaan normal .
