pengukuran di area mainboard  utama untuk sistem penerimaan dan sistem video out ke panel LCD . Tegangan out PSU 5 volt yang masuk ke mainboard ini saya urutkan kemana saja alurnya. tegangan 5 volt diturunkan menjadi 2 out yaitu 3,3 volt dan 1,2 volt .

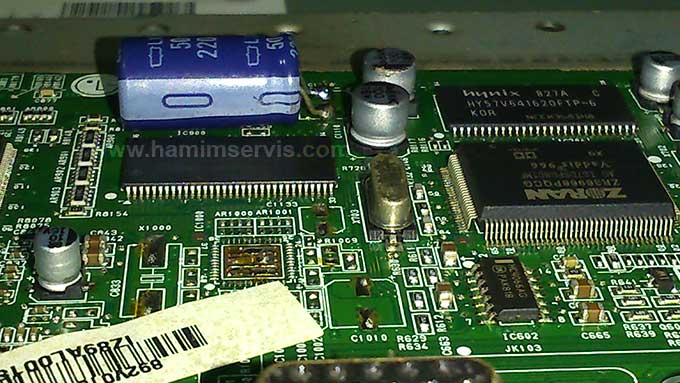

Tegangan out 1,2 volt yang masuk ke IC CHIPSET terjadi gangguan saat sistem mulai bekrja, terlihat saat saya ukur sedikit berdenyut . Dari hasil ini saya menyimpulkan capasitor filter tegangan 1,2 volt tidak bekerja dengan baik, tampilan mainbaord dengan capasitor yang rusak :

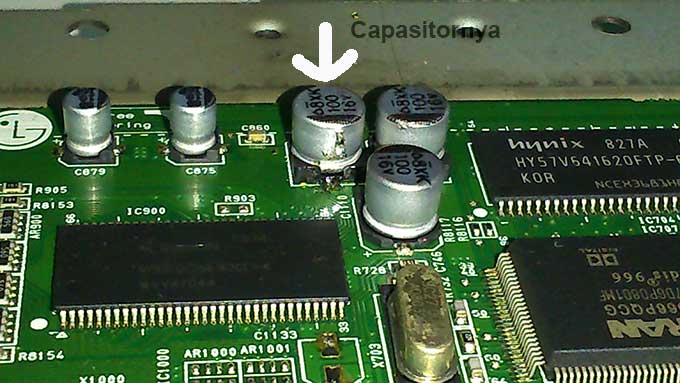

Tampilan mainboard setelah penggantian capasitor :

Hasil akhirnya Alhamdulillah semuanya telah kembali normal , tampilan gambar serta suara bekerja dengan baik tinggal setahap lagi yang harus dikerjakan… ngerapiin….
