IC Regulator dengan fungsi switch on-off
Model IC ini sering dipergunakan sebagai saklar on-off untuk mematikan televisi maupun menghidupkan televisi, output tegangan dari IC ini selalu terhubung pada bagian Osilasi horizontal. Secara umum IC ini mempunyai output 8 volt dengan input tegangan 12 sampai 15 volt. IC ini mempunyai 4 buah kaki yang mana salah satunya berfungsi sebagai triger, dengan masuknya tegangan pada kaki triger maka IC tersebut dapat mengeluarkan tegangan pada kaki output-nya.
Contoh IC-nya ada pada gambar berikut :
Susunan kaki secara urutannya biasanya terlihat pada mainboard televisi-nya, sedangkan untuk tegangan triger didapat dari IC Logic .
IC power amplifier untuk televisi
Sistem penguat suara dari televisi banyak menggunakan IC sebagai komponen utamanya, dengan penggunaan IC space mainboard bisa dibuat lebih ramping. Kekuatan power amplifier juga ditentukan oleh type IC itu sendiri karena type IC untuk power amplifier sangatla beragam, dari yang masih model manual sampai dengan model digital.

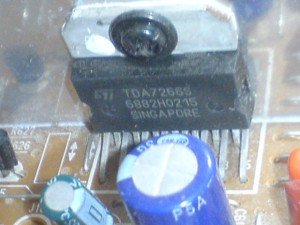

Model manual adalah dimana didalam IC power amplifier cuma terdapat rangkaian amplifier-nya saja, tidak dilengkapi dengan sistem volume contohnya IC Tda 2003 yang banyak dipergunakan pada mainboard televisi cina. Sedangkan IC power model digital didalam rangkaian amplifier-nya sudah dilengkapi dengan semua fasilitas seperti control on-off, mute, bahkan volume control. Berikut kita ambil contoh IC power amplifier type Tda7266:
Pinout IC ini :
- 1 Spk out 1+
- 2 Spk out 1 –
- 3 Vcc
- 4 Input 1
- 5 Nc
- 6 Mute
- 7 Standby
- 8 Pow Gnd
- 9 S Gnd
- 10 Nc
- 11 Nc
- 12 Input 2
- 13 Vcc
- 14 Spk out 2 –
- 15 Spk out 2 +
Tegangan supply untuk IC ini adalah 20 volt dengan kekuatan maksimum adalah 33 watt. Type IC ini digunakan pada televisi merk LG dan ada beberapa kasus kerusakan dimana suara tidak keluar bukanlah karena kerusakan pada IC power amplifier-nya, itu disebabkan karena rusaknya IC penerimaan suara Nicam/ stereo digital.
