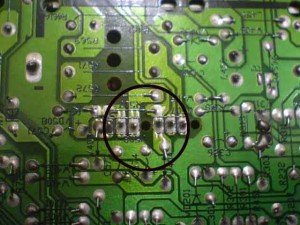

Poin awal ada pada bagian Ic vertikal, kalau diperhatikan dengan seksama ada keretakkan disini, seperti ini kalau dilihat lebih dekat:

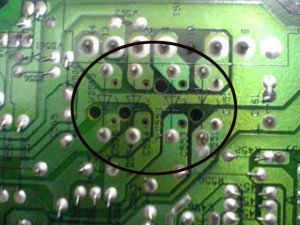

Selanjutnya pada rangkaian regulator tegangan 8 volt dan 5 volt, disini menggunakan model transistor dengan tanpa pendingin. Seperti ini tampaknya :

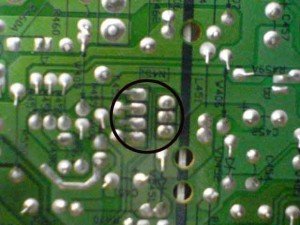

Berikutnya pada bagian dioda untuk penyearah tegangan DC power supply, seperti ini tampaknya :
Dari beberapa tahapan yang sudah dilakukan kini televisi sudah dapat berfungsi kembali , tanpa memerlukan komponen pengganti karena memang tidak ada komponen yang mengalami kerusakan. Semuanya disebabkan oleh timah solder yang tidak terhubung dengan baik ke papan PCB.
Belajar memperbaiki televisi memang memerlukan pengetahuan secara detail tentang komponen yang dipergunakan, paling utama tingkat resiko yang mesti di pertimbangkan dalam usaha perbaikan mengingat aliran listrik yang masih tersimpan walaupun televisi sudah dimatikan. Paling bahaya ada pada bagian output playback/ HV-out , Syukurnya beberapa model televisi memang sudah dilengkapi dengan pembuangan arus secara otomatis
7 Comments
Sore mas..mohon d bantu..sya punya mesin tv multimax 14in soket besar yoke ada trapo nya. mau saya pindah kan ke CRT 21in soket kecil Punya tosiba.apakah bisa? dan apa saja yg harus d robah?
tentu saja bisa caranya dengan melepaskan soket CRT… dari mesin toshiba kalau masih ada kalau tidak beli yang baru… setelahnya lepaskan soket crt besar dari mesin tv multimax dan gantikan dengan model soket crt kecil ( pcb biasanya support ) . tahap selanjutnya tinggal pasangkan yoke bawaan tv toshiba sesuai dengan urutannya kabel merah dan biru untuk horizontal dan 2 warna lain untuk vertikal( trafo tidak usah dipakai ) penggunaan trafo yoke hanya untuk sesuaikan impendansi karena makai yoke monitor computer… itu saja
Ok udh sya pasang mas. tapi yok nya masih pake tosiba soalnya gx muat kalo pke multimax. Pas sya tes yok nya bunyi ngegerung trus lampu led nya kedip kedip.susuna kabel vertikal horison nya udh bner kesalahan nya kira2 dari mana apa b+ d tambah yang ada 100v
voltase 115 volt standarnya… coba lepaskan yoke dan hidupkan tvnya ? jika tetap sama coba ukur tegangan dalam kondisi lampu indikator kedap-kedip….
Sip alhmdllh mas.. udah hidup ada solderan retak d trapo pwr suplay.
Cuma gambarnya kelebihan logo terlalu ke atas sya gx punya remot yg ada lubangnya buat seting.
Ada cara lain gx mas?
coba gunakan remote multi ,, gunakan kode vol sampai 0 lalu tekan menu di remote lalu masukkan angka 6568 atau recall diremote dan vol- di panel
Siap mas makasih bnyk plajaran nya bermanfa’at skali wt saya dari tv rusak14 skarang jadi punya21 walaupun rongsok hasil servis sendiri alhmdulilh..mantp
