Vertikal tidak simetris

Kasus kerusakan televisi yang sering terjadi ada dibagian vertikal seperti kasus yang satu ini tampilan gambar tidak semetris, maksudnya adalah gambar untuk bagian atas terlihat lebih tinggi sedangkan untuk bagian bawahnya lebih pendek. Jadi kalau kita lihat seperti ini :

contoh-vertikal-tidak-simet

Apakah yang menyebabkannya ?

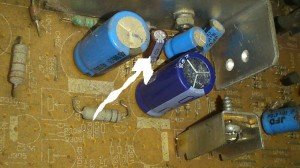

IC Vertikal untuk kasus seperti ini dalam kondisi baik begitu pula dengan capasitor 1000uf/50 volt untuk vertikal output yoke defleksi.  Untuk memperbaiki kasus ini tidak susah karena kerusakan ada di capasitor 4,7 uf/volt untuk sistem feedback  V-Line . Posisi di mainboard :

capasitornya

Setelah kita pasangkan capasitor baru , nilai 3,3uf/50 volt tampilan gambar sudah kembali simetris. Hampir sama dari setiap kasus kerusakan seperti ini selalu karena capasitor walaupun mainboardnya beda, yang beda mungkin nilai capasitornya serta type IC Vertikalnya ( secara konsep adalah sama persis ) .

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

5 Comments + Add Comment

  • Owh….. Gitu,,, ya trimakasih mas atas ilmunya m0ga bermanfaat. AMIEN…

  • Assalamu alaikum… Salam kenal mas hamim… Mas mau nanya? Saya punya tv merk china gambarnya k0x dominan dg warna merah muda,padahal dulunya gk bgtu.blm aq utak atik sih… Itu masalahnya d bagian apanya mas? Trims…

    • wa alaikum salam,,, salam kenal kembali mas ekhsan…. permasalahan utama adalah dari mulai lemahnya katoda CRT ( tabung ) , untuk mengatasi hal ini supaya bisa seperti semula adalah tidak mungkin tapi jika ingin agak mendingan bisa merubah parameter RGB dengan masuk ke servis menu dan besarkan BD ( blue drive ) dan agak kecilkan GD( green drive ) serta RD ( red drive ) ssettinglah sesuai dengan keinginan mas ekhsan…. terima kasih sudah berkunjung.

  • Pa kabar bang ..langsung aja nich… tv china ku merek twindog awalnya mati ternyata yang rusak gulungan koil , aku beli di toko ga ada. kemudain aku servis cari yang bekas tv 21 in aku pasang dan ternyata bisa nyala lagi .tapi masih ada masalang bang.. gambar jadi lebar dan udah aku just dan sudah imbang….ternyata masih ada masalah lagi ….bang..masalah nya sekarang klo awal nyala normal tapi lama kelamaan makin lebar ke samping jadi kesanya makin gede..tapi ga terlalu parah sih…mohon pencerahanya bang,,terus efeknya lama kelamaana ada ga ..mkasih

    • coil pemasangannya jangan terbalik ada kutub dibody berupa garis ( coba dibalik saja dari pemsangan yang sudah dilakukan ). tegangan B+ pastikan 115 volt dan soket option untuk yoke posisi sudah benar ( dekat FBT biasanya bisa dipindah-pindahkan colector untuk yoke horizontal )
