TV TCL 21M63 Tidak Mau Hidup

Diagnosa,

Awal saat tv terkoneksi dengan aliran listrik, lampu indikator tampak menyala tapi coba hidupkan via panel maupun remote tv tidak mau tampil gambar.

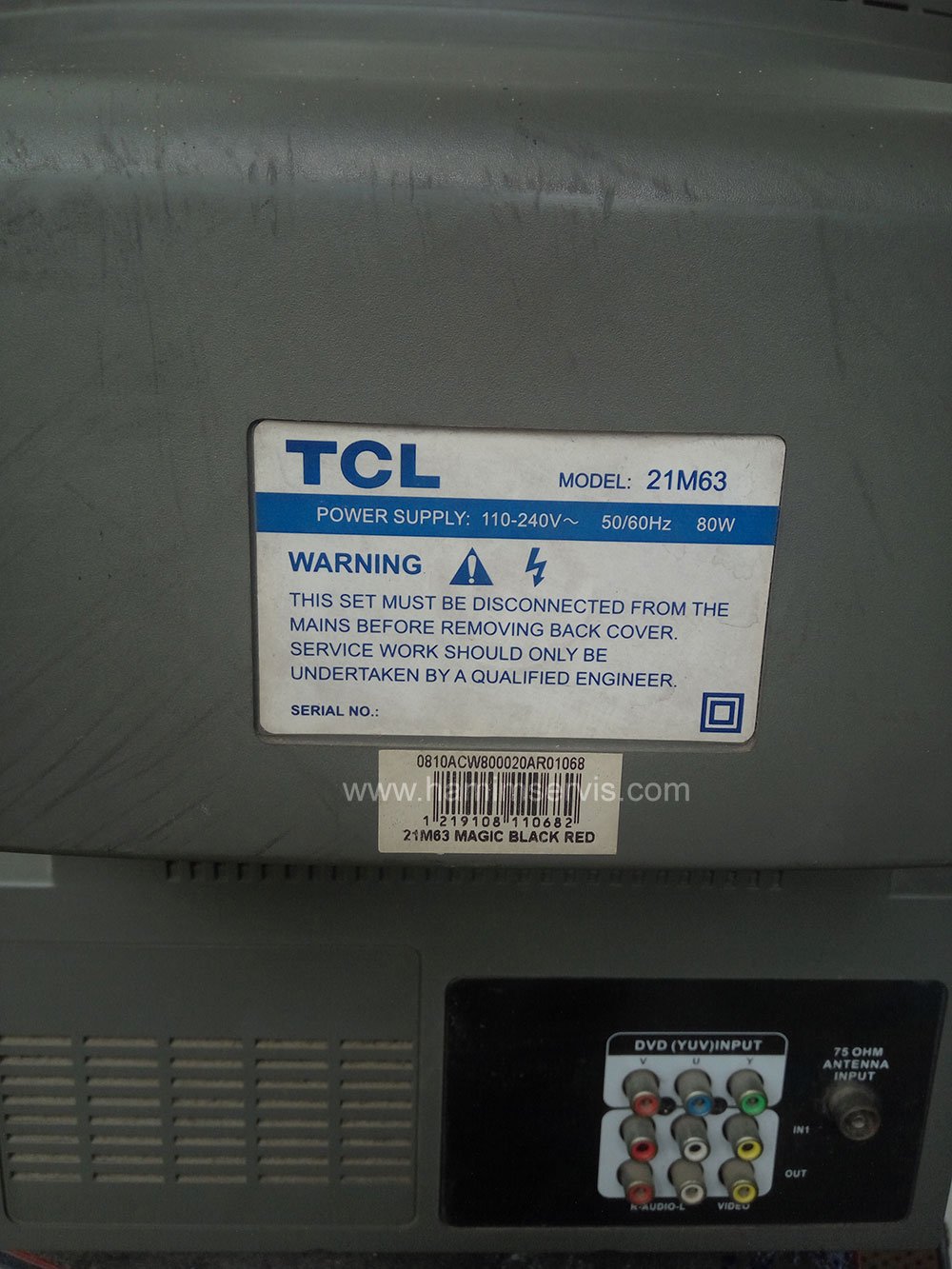

Modelnya :

Apakah yang menyebabkannya ?

Langsung deh saya buka penutup belakang tv ini untuk lakukan pemeriksaan, setelah terbuka dan board sudah terlihat. Saya lepaskan soket speaker dan soket coil degaussing lalu saya keluarkan board dan membalikannya. Saya masukan aliran listrik dan tekan power on , hasil pengukuran via multitester VCC tersedia untuk semua kanal, dan poinnya rangkaian tv ini tidak bekerja karena terproteksi.

Saya ulangi beberapa kali untuk memastikan letak kerusakan dengan mengukur vcc out untuk vertikal, dari hasil pengukuran positif ic vertikal kondisi rusak dengan tanda vcc = 0 volt saat tv start. Type ic STV 8172 yang digunakan dan saya gantikan dengan LA 78141 serta capasitor pump 100 uF/ 50 volt. Setelah pemasangan selesai saya coba hidupkan tv , hasilnya Alhamdulillah

Selesai sudah perbaikan TV TCL 21M63 yang tidak mau hidup.
