TV SANYO CG21EF2S Gagal Start

Diagnosa

TV SANYO CG21EF2S saat di on-kan terlihat lampu indikator sesaat menyala dan beberapa detik kemudian padam

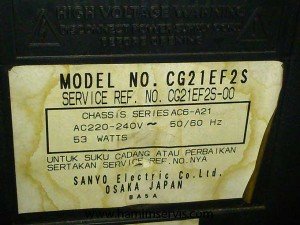

Model TV SANYO :

model-tv-sanyo-cg21ef2s

Apakah yang menyebabkannya ?

Langkah awal yang segera saya kerjakan adalah membuka  casing penutup dan setelahnya langsung saya lakukan pemeriksaan rangkaian PSU ( power supply unit ) , gejala yang tampak saat saya tes seperti power supply tidak bekerja dengan benar. Pemeriksaan switch on-off , hasilnya masih bagus dan saat saya ukur tegangan Capasitor filter masih tersimpan tegangan 310 volt . Hasil ini membuat analisa bahwasannya sistem PSU memang bermasalah titik poinnya berada di IC STRW 6753 . Untuk memastikan apakah memang benar IC tersebut yang bermasalah maka tahap awal yang saya ganti adalah Capasitor filter untuk sistem B-UP , nilainya 47uf/50 volt . Disini saya menggantinya dengan nilai 100uf.50 volt dan satu lagi saya juga mengganti Capasitor untuk sistem control nilai 1uf/50 volt.

Posisi dalam gambar  :

psu-area-sanyo-cg21ef2s

Sebelum proses pelepasan Capasitor saya sudah menguras habis tegangan yang masih tersimpan di Capasitor , disini saya menggunakan elemen solder . Setelahnya saya ukur kembali dengan multitester dan masih ada sedikit sisa langsung saya shotkan dengan kabel multitester. Ini harus dilakukan supaya hal-hal yang tidak diinginkan tidak terjadi , Setelah selesai proses pemasangan Capasitor kini saatnya proses pengetesan , hasil akhirnya Alhamdulillah semuanya berjalan dengan lancar , sistem PSU ( power supply unit ) telah berfungsi kembali .
