Tv Samsung CS21Z45MQ susah start

Diagnosa

Tv Samsung cs21z45mq kalau kondisi masih dingin sangat susah untuk dihidupkan, setelah kita coba berkali-kali dengan menekan tombol power barulah tv bisa hidup.

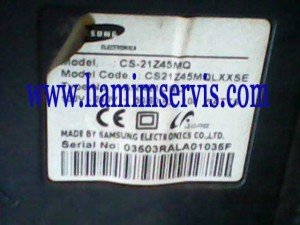

Model tv Samsung :

 model-tv-samsung-cs21z45mq

Apakah yang menyebabkannya ? segera kita selidiki .

PSU/ power supply unit yang menjadi prioritas utama , ada indikasi permasalahan timbul dari bagian ini. Untuk mengetahui lebih jelas kita lakukan pengukuran, masukan aliran listrik dan kita dapatkan hasil tegangan 300 volt dan 18 volt dalam kondisi normal. 18 volt berfungsi sebagai B+ untuk ic switching dan disini walaupun PSU tidak berfungsi tegangan terukur stabil tidak berdenyut/ turun-naik.

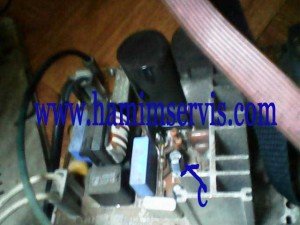

Capasitor filter tegangan 18 volt kita lakukan penggantian disini memakai nilai 47uf/50 volt, setelah selesai proses penggantian kini kita coba lagi masukan aliran listrik ? hasilnya alhamdulillah PSU sudah berfungsi normal. Posisi capasitornya :

 psu-samsung-cs21z45q

Laman: 1 2

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

6 Comments + Add Comment

  • Gan tv samsung tdk bisa nyimpan siaran/chanel padahal sdh ganti ic chroma, iC vertikal, ic eeprom, gambar + suara normal… Tegangan B+,33v ada.. Ppussing 7 keliling gaan…. Gimana solusinya?

  • Saya juga punya tv dgn type cs21z45mq ini gan, gambarnya melengkung. setelah di cek c999 nya terbakar, ukuranya nggak kebaca. apa punya skemanya gan ? atau gmana solusinya ? ukuran berapa c999 keramik itu ? mohon pencerahaanya gan…. trims

  • sanken bazzon digitalplus 21APF child lock dan remotenya sdh hilang.
    bgmn solusinya selain ganti IC eeprom?
    trims sblmnya

Komentar Anda

You must be logged in to post a comment.
