TV Polytron MX 14323 Program Chanel Lama Tampilnya

Diagnosa,

TV Polytron mx 14323 kalau awal dihidupkan tampilan layarnya blue screen, saya rubah chanel tidak ada tampilan gambar sama sekali walaupun sudah diberi antena.

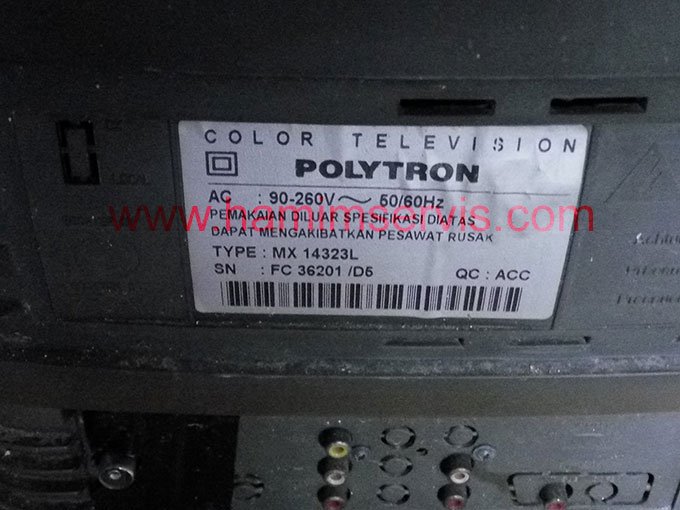

Modelnya :

Apakah yang menyebabkannya ,

Langsung saja saya mulai kroscek , seperti biasa buka dulu penutup ( casing ) bagian belakang dan setelahnya bersihkan dulu karena banyak debu yang menempel. Sekarang board sudah bersih, panaskan solder akan saya lakukan resolder dibeberapa titik yang memang rentan terjadi keretakan karena panas yang ditimbulkan

  1. Transistor REG 5 volt
  2. Transistor REG 8 volt
  3. Resistor  area REG
  4. IC Vertikal
  5. PTC
  6. PIN FBT

Sekarang saya masukan aliran listrik , nyalakan tv dan ambil multitester lalu saya ukur tegangan di area Tuner. Poin di area Tuner hasil pengukuran :

  1. VCC  5 volt  ok
  2. VCC 33 volt ok
  3. SDA  5 volt ok
  4. SCL  5 volt ok
  5. AGC  ok

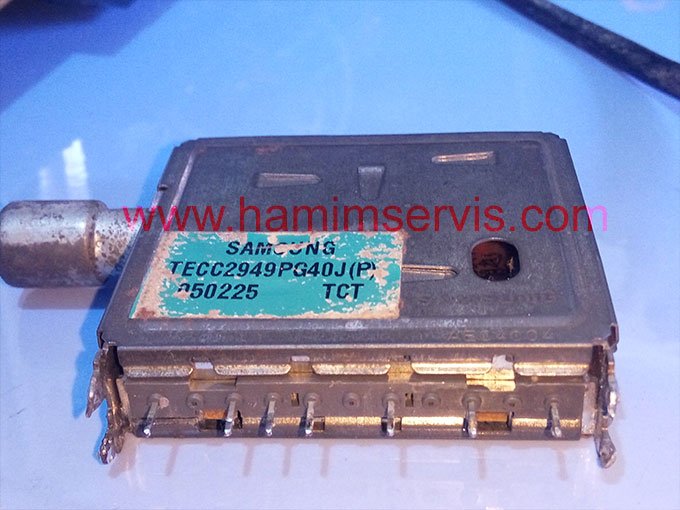

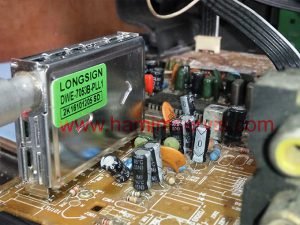

Dari hasi ini saya pastikan Tuner tv ini sudah rusak makanya penerimaan tv jadi tidak berfungsi, saya lepaskan Tuner-nya dan saya gantikan dengan Tuner baru ,

Hasilnya Alhamdulillah, penerimaan tv sudah normal kembali
