TV Polytron Lampu Indikator Menyala Tapi Tidak Bisa Nyala

Diagnosa ,

Hari ini ada 3 tv Polytron dengan kondisi kerusakan yang sama, lampu indikator menyala tapi tidak ada gambar. Terlihat dalam kondisi standby, saya coba hidupkan dengan menekan tombol di panel ataupun via remote tidak ada respon.

Saya mulai buka tv polytron dan seperti biasa ukur-ukur dengan multitester, saya dapatkan tegangan supply

  • FBT normal 115 volt
  • Micom terukur 4.8 volt seharusnya dalam kondisi standby 10 volt
  • Lainnya normal

Jadi masalah untuk tv polytron ini karena capasitor filter 38 volt rusak dengan ukuran 47 uf/63 volt, saya gantikan dengan nilai 220 uf/63 volt dan alhamdulillah masalah terselesaikan. Lanjut saya cek tv polytron yang kedua disini teganganan supply semuannya normal tapi gagal start, kerusakan ada di supply 5 volt via feedback rangkaian vertikal dengan ic LA 78040. Saya gantikan :

  1. Capasitor 1 uf/50 volt
  2. Capasitor 10 uf/50 volt

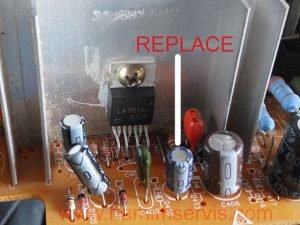

Lokasi di board :

Setelah saya gantikan capasitor tersebut, tv polytron sudah kembali normal.

Dan ini tv polytron yang ke tiga, dengan kasus serupa tapi letak kerusakan ada di ic vertikal dengan type LA 78040 dan saya gantikan dengan type LA 78141
