Tv LG 14FU7AB Tampilan Garis Vertikal

Diagnosa

Tv LG 14FU7AB  jika kita hidupkan hanya terlihat garis vertikal di layar monitornya, untuk suara terdengar dalam kondisi normal.

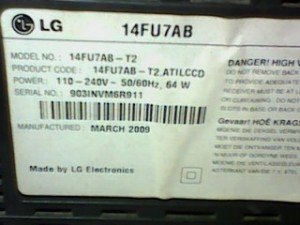

Model tv LG :

model tv lg 14fu7ab

Apakah yang menyebabkannya ? segera kita selidiki .

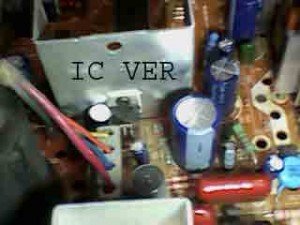

Tahap awal biasa yaitu membuka casingnya terlebih dahulu, setelah terbuka kita bersihkan mainboard dari debu dan setelahnya barulah kita lakukan pemeriksaan. Dari gejala yang timbul sudah bisa kita pastikan adanya masalah dibagian rangkaian Vertikal, komponen terkait yaitu Ic Vertikal. Jadi segera kita lihat Ic vertikalnya dan tampak dengan jelas Ic sudah dalam kondisi pecah, seperti ini tampilannya :

Mainboard-tv-LG14fu7ab

Type ic-nya adalah LA78040 karena lagi engak ada yang sama persis maka kita pasangkan type LA78045, sebelum memasangkan ic ini ada baiknya kosongkan Capasitor filter tegangan 24 volt bila ada . Dan satu lagi lakukan penggantian Capasitor bufer 100uf/50volt setelahnya pasangkan ic LA78045-nya. Setelah selesai pemasangan ic vertikalnya kini kita coba hidupkan tv LG dan hasilnya Alhamdulillah tampilan gambar sudah kembali normal.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda….

5 Comments + Add Comment

  • saya udah ganti ic ver n condstrx,,tp gmbr gak bs penuh.mohon solusi

  • o ya, mksih mas…
    u/k ilmunya.

  • ass, maaf ni mas hamim mw tanya lg, capasitor bufer 100uf/50v, yg di mksud di atas jenis elco atau apa mas.
    kbetulan tv saya krusakanya sama dg yg di tuliskan di atas.
    lg blajar ni mas mw btulin tv sndiri smoga aja bisa.
    mksih sblum’y

    • ya jenis elco…. lihat saja di area ic vertikal biasanya bisa dengan jelas kita lihat posisinya
