Tv Ichiko power supply konsleting

Diagnosa

Tv ichiko dalam kondisi mati-total setelah  dibuka terlihat fuses/ sikring putus.

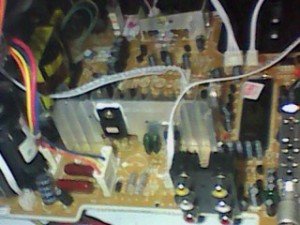

Model mainboardnya :

model mainboard tv ichiko

Cara perbaikannya ?

Fuses/ sikring yang putus ini sudah memberi sinyal adanya komponen yang mengalami kerusakan, poin utama ada di transistor untuk power switching. Cara termudah adalah dengan menggunakan multitester dan lakukan pengukuran di area filter tegangan 300 volt, di kaki Capasitor ? tempelkan prob mutitester hitam di kaki minus sedangkan prob merah di kaki plus  jika terukur 0 ohm maka sudah jelas transistor sudah dalam kondisi shot/ konsleting ( gunakan multitester dengan batas ukur x10 atau x100 ). Setelah diketahui adanya kerusakan lepaskan transistor power switching dan lanjutkan dengan mengukur komponen dioda.

Laman: 1 2 3
