Tuner Televisi

Tuner Televisi

Kegagalan televisi dalam menangkap siaran banyak di sebabkan karena rusaknya Tuner, dalam beberapa kasus ada juga karena di sebabkan faktor lain diantaranya adalah:

  1. Tidak adanya tegangan supply 33 volt untuk  VT Tuner.
  2. Rusaknya Resistor 10 K?.
  3. Rusaknya Dioda Zener 33 Volt.
  4. Rusaknya IC Bus untuk control talaan Frekuensi.
  5. Rusaknya IC Select band Tuner / ini untuk tuner manual.
  6. Rusaknya soket antena Tuner.

Dalam contoh kali ini kita ambil yang no 6, disini kita menemukan adanya soket antena yang ada pada Tuner dalam kondisi terlepas. Dengan keadaan yang seperti ini otomatis Tuner tidak dapat menerima sinyal siaran, karena antena tidak bisa kita pasangkan. Model Tuner yang pada saat ini hanya menggunakan penahan atau nok press pada bagian tepi memungkinkan terjadi copot jika ketarik paksa dari jack antena.

Seperti ini contohnya:

Tuner televisiSoket antena Tuner televisi

Untuk yang seperti ini bisa kita coba pasangkan kembali soket antena yang terlepas kembali ke Tuner, caranya dengan membersihkan terlebih dahulu timah yang menempel dengan menggunakan tang potong ataupun dengan media lain. Setelahnya bisa kita masukan kembali soket ke Tuner dengan posisi yang rata kemudian memberinya timah di sekeliling soket. Hasilnya tampak seperti ada pada gambar berikut:

Soket antena pada tuner televisi

Soket antena pada bagian dalam adalah untuk kutub + jadi mesti kita sambungkan ke PCB, Untuk Soket kutub positif bisa kita lihat pada gambar berikut:

Soket antena Tuner televisi

Pada gambar bisa kita lihat timah yang menempel, itulah kutub positif-nya. Untuk kutub positif pada PCB Tuner bisa kita lihat pada gambar berikut:

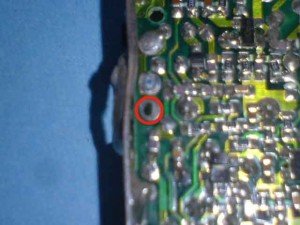

Kutub positif PCB Tuner televisi

Tanda lingkaran merah pada gambar adalah kutub positif-nya. Demikianlah tahap demi tahap perbaikan Tuner yang mengalami kerusakan karena soket antena-nya lepas
