Transistor 2SK2545

Transistor 2sk2545

Transistor jenis ini biasa digunakan pada power supply Playstation mungkin juga bisa untuk peralatan yang lain. Bagaimanakah caranya untuk mengetahui bahwa transistor ini masih bagus ? berikut ini kita coba beri gambaran cara mengukurnya dengan multitester. Sebelum kita adakan pengukuran kita mesti tahu dahulu nama-nama kaki transistor-nya, karena transistor ini jenisnya Fet maka kaki-kakinya adalah gate,drain,suorce.

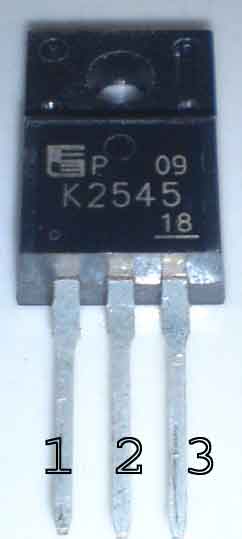

Model transistor 2sk2545 :

transistor-fet-134x300

  • Kaki 1 dari kiri adalah gate
  • kaki 2 tengah adalah drain
  • kaki 3 sebelah kanan adalah source

Cara mengukurnya adalah sebagai berikut :

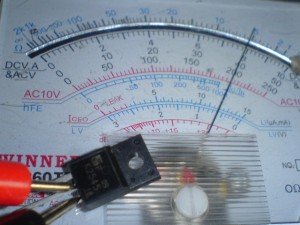

1 Multitester pada posisi ohm meter, dengan batas ukur x10 tempelkan prob hitam pada kaki source (3) dan prob merah pada kaki drain (2) . Hasil pengukuran jika transistor masih dalam kondisi baik bisa diihat pada gambar berikut :

Transistor-2sk2545-hasil-pengukuran-dengan-multitester-300x225

Jika hasil pada multitester 0 ohm maka transistor sudah dalam keadaan shot.

2 Tempelkan prob hitam pada kaki source (3) dan prob merah pada kaki gate (1) ,hasil pengukuran adalah tidak terukur itu jika transistor masih dalam keadaan baik. Sebaliknya jika kita mendapatkan hasil pengukuran maka transistor sudah dalam keadaan shot.

Itulah sekilas informasi buat yang membutuhkan, semoga bermanfaat.
