Timah Solder

Timah Solder adalah komponen yang sangat diperlukan dalam dunia servis elektronik semakin lama kualitas timah terkadang menjadi penyebab baru kerusakan pada peralatan elektronik, seperti yang belum lama ini kita temukan pada televisi merk cina. Kerusakan yang dialami televisi ini adalah awal permulaan seperti tidak ada masalah, tapi setelah beberapa saat terkadang televisi mengalami kerusakan secara tiba-tiba dengan tidak ada gambar serta suara.

Kita sudah memeriksa semua rangkaian yang terkait dengan kerusakan yang seperti ini, cuma semuanya terukur dalam kondisi bagus. Setelah sudah rada jenuh, akhirnya barulah ketahuan penyebabnya adalah timah solder-nya . Kaki Ic Chipset yang semakin dekat saja satu sama lain membuat terjadinya induksi setelah dilakukan solder ulang dengan timah ini/ kita tidak tahu model timah solder yang dipergunakan mengingat televisi ini sudah dari tempat servis lain.

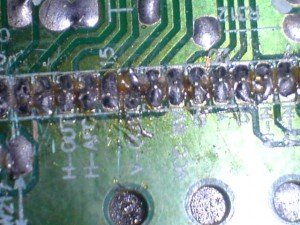

Tampilan solderan pada Ic Chipset bisa kita lihat pada gambar berikut :

timah-solder-pada-IC-Chipset-300x225

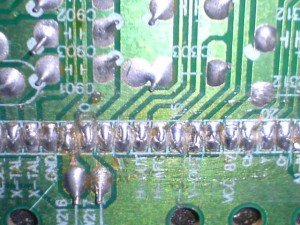

Bisa kita lihat kurang begitu rapi cara penyolderannya, dan untuk memperbaiki ini kita coba angkat terlebih dahulu timah yang telah menempel dan berikutnya kita lakukan solder kembali.Hasil setelah kita yang solder ulang tampak pada gambar berikut :

timah-solder-baru-IC-Chipset-300x225

Kini setelah kita solder ulang dengan menggunakan timah yang biasa kita pakai hasilnya alhamdulillah kini televisi sudah kembali normal. Itulah sekilas pengalaman kerja kita ,hal-hal kecil saja bisa menjadi penyebab kerusakan baru pada televisi yang hendak kita perbaiki. Untuk memastikan timah solder adalah kualitas bagus belilah dengan harga yang tertinggi, paling tidak belilah satu rol.
