Televisi Toshiba 21N7XE Lampu Indikator Hidup Tapi Tidak Ada Gambar

Diagnosa

Televisi Toshiba jika kita hidupkan cuma terlihat lampu indikator saja yang menyala, sedangkan pada layar monitor tidak ada tampilan sama sekali.

Model televisi Toshiba :

Televisi-Toshiba-21N7XE-300x225

Apakah yang menyebabkannya ? Segera kita selidiki .

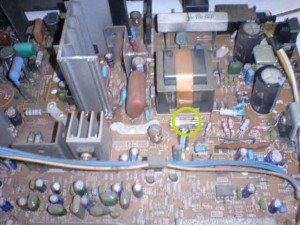

Televisi ini jika kita hidupkan lampu indikatornya menyala, jadi power supply masih berfungsi . Untuk memperbaiki ini pemeriksaan kita mulai dengan melihat kondisi fuses/ sikring, karena pada mainboard televisi Toshiba memang ada fuses. Fuses yang kita maksud ada pada bagian output power supply-nya, dan hasilnya memang fuses dalam keadaan putus. Posisi fuses di mainboard bisa kita lihat pada gambar berikut:

Fuses-di-mainboard-televisi-Toshiba-300x225

Jika fuses sampai putus pastinya ada komponen yang mengalami kerusakan, segera kita adakan pemeriksaan lebih lanjut. Paling awal kita cek transistor horizontal ? hasil masih bagus selanjutnya kita cek output playback untuk supply tegangan ke mainboard. Titik awal pada dioda untuk tegangan supply ke vertikal? hasilnya Dioda masih dalam keadaan baik. Berikutnya dioda untuk supply tegangan ke RGB ? hasilnya positif, jadi inilah yang membuat fuses menjadi putus.

Segera kita adakan penggantian Dioda, dan setelahnya baru kita pasangkan fuses baru. Posisi dioda di mainbaord bisa kita lihat pada gambar berikut:

Posisi-dioda-di-mainboard-televisi-Toshiba-300x225

Sekarang kita coba hidupkan televisi-nya? hasilnya alhamdulillah televisi sudah hidup kembali. Sekedar tambahan karena televisi sudah rada lama jadi kita adakan solder ulang pada bagian RGB supaya tidak timbul masalah baru.
