Televisi Toshiba 2013XS Susah Dihidupkan

Diagnosa

Televisi Toshiba jika kita coba hidupkan keluar suara seperti adanya percikan tegangan HV yang bocor. Seadainya jika sudah hidup televisi-nya terlihat ada gangguan pada gambar yang dihasilkan,dimana timbul di sebagian gambar garis-garis berlipat yang terkadang hilang tapi nanti timbul lagi.

Apakah yang menyebabkannya? Segera kita selidiki.

Langkah awal kita mulai dengan memeriksa bagian tegangan supply dari power supply ke playback, Tegangan adalah 115 volt. Hasil pengukuran kita dapatkan tegangan supply dalam keadaan baik.Untuk mempermudah pemeriksaan selanjutnya kini televisi-nya kita coba hidupkan,dan kita adakan pengukuran pada beberapa bagian.

Bagian yang paling utama yang kita periksa adalah driver horizontal, disini menggunakan CF503 sebagai frekuensi bawaan. Setelah kita cek hasilnya CF503 masih dalam keadaan baik, Posisi CF503 di mainboard bisa dilihat pada gambar berikut:

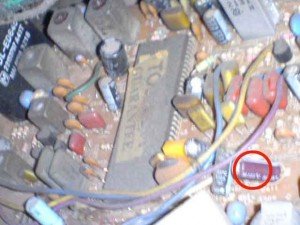

Mainboard televisi toshiba CF503

Lingkaran merah adalah CF503, kini kita periksa masih di area ini yaitu komponen Capasitor. Dan hasilnya positif ada kerusakan pada Capasitor dengan kapasitas 10uF/50volt,segera kita adakan penggantian. Letak kapasitor di mainboard bisa dilihat pada gambar berikut:

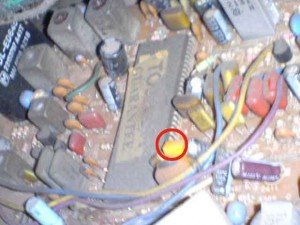

Capasitor di mainboard televisi toshiba

Lingkaran merah pada gambar adalah Capasitor yang mengalami kerusakan. Tahap selanjutnya kini kita coba kembali hidupkan televisi ? Hasilnya Alhamdulillah televisi Toshiba sudah kembali normal.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

2 Comments + Add Comment

  • gan, tv model ini mau nyari (search/scan) channel, caranya gimana ya gan, tolong bantuin ya gan, thanks.

    • tekan tombol menu paling kiri biasanya tuts agak kedalam lihat tampilan di layar nanti akan muncul pilihan ASM setelahnya tinggal enter dengan menekan tombol volume
