Televisi Sharp Ganti Mesin

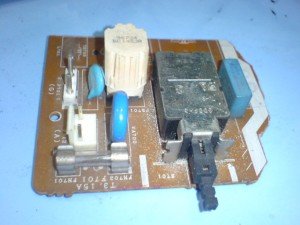

Switch Master,berikut PTC

3 Soket RCA untuk video input dan output untuk bagian belakang televisi.

Semua kita ambil dari mainboard lama, caranya tentu saja dengan memotong pada bagian yang kita perlukan. Untuk soket RCA kita tinggal melepaskan dari mainboard. Proses pemasangan pada bagian panel yang kita dahulukan, pada gambar 2 switch sudah kita lepaskan. Sekarang kita lepaskan semua komponen yang ada panel yang baru, dan kita pasangkan pada panel yang lama.

Switch lama yang ada pada panel biasanya sudah tidak bagus, makanya kita ganti dengan yang baru/ karena ada beda switchnya terpaksa kita akalin kakinya pada switch yang baru. Switch lama kaki 2 sedangkan switch baru kaki 4, untuk tinggi tombol switch sama persis. Caranya dengan memotong 2 kakinya, secara silang . Resistor pada panel baru juga kita pindahkan dan pasangkan pada panel lama mengikuti panel baru tentunya. Setelah selesai pemasangan tampak pada gambar 4:

Gbr 4 Tampak atas Panel Control baru

Untuk sensor remote kita pakai bawaan televisi, sensor bawaan mainboard baru kita tidak pakai. Kita hanya mengambil kabel sensornya saja dan memasangkannya pada sensor lama. Caranya menyamakan pinout sensornya saja, berikut pinout sensor remote:

Sensor Sharp:

  1. acc
  2.  if out
  3. ground

Sensor Wcom:

Laman: 1 2 3
