Televisi Sharp 20W200 Tidak Ada Gambar Dan Suara

Diagnosa

Televisi Sharp jika kita hidupkan hanya lampu indikator yang menyala sedangan gambar serta suara tidak ada.

Model Televisi Sharp :
Televisi Sharp 20W200
Apakah yang menyebabkannya ? Segera kita selidiki .

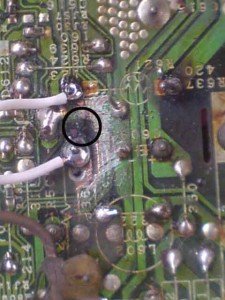

Untuk mempermudah pelacakan televisi kita coba hidupkan dan mengukur di beberapa titik, paling utama pada bagian B+ 115 volt. Pada televisi ini tegangan supply baru akan ada ketika perintah on dari IC Bus memberi sinyal untuk hidup, jadi kita mesti menekan tombol program untuk menghidupkan televisi. Ketika televisi hidup sesaat kita melihat adanya percikan api pada mainboard , posisi persisnya bisa kita lihat pada gambar berikut:
Mainboard televisi Sharp

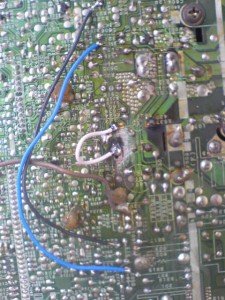

Dengan kejadian ini membuat beberapa jalur menjadi tidak terhubung, inilah yang membuat televisi tidak bisa hidup. Perbaikan untuk ini kita mesti menjumper dengan kabel mengingat jalur pada mainboard yang sangat berdekatan, Jalur yang tidak terhubung ada 3 baris. Sisa hangus pada mainboard juga mesti kita bersihkan dengan cara menoreskan disini kita menggunakan pisau carter. Tampilan mainboard setelah kita pasangkan kabel jumper tampak pada gambar berikut:
Mainboard televisi Sharp
Selesai pemasangan kabel jumper kini kita coba hidupkan televisi ? Hasilnya Alhamdulillah televisi sudah kembali hidup.
