Televisi Sharp 14X25 Tidak Bisa Hidup

Diagnosa

Televisi Sharp jika kita hidupkan cuma terlihat lampu indikator-nya saja yang menyala, kita tekan tombol program/ power cuma terlihat lampu indikator berubah warna sedangkan televisi tetap tidak mau hidup.

Model televisi Sharp :

model-Televisi-Sharp-14X25-300x225

Apakah yang menyebabkannya ? Segera kita selidiki .

Pemeriksaan untuk kasus kerusakan seperti ini kita mulai mengukur di beberapa titik diantaranya tegangan B+ untuk supply ke Playback selanjutnya tegangan 5 volt untuk rangkaian logic. Hasil dari pengukuran yang kita lakukan kita dapatkan tegangan supply dalam kondisi baik dalam hal ini tidak drop. Untuk memperjelas kenapa televisi tetap tidak mau hidup padahal tegangan supply dalam kondisi baik maka kita coba mengukur tegangan untuk sistem osilasi Horizontal.

Tegangan osilasi Horizontal didapat dari Chipset yang mendapatkan tegangan supply 8 volt, nah dari sini baru dikeluarkan tegangan untuk basis transistor . Kita adakan pengukuran dan kita dapatkan tegangan untuk basis tersedia maksudnya ada, itu kita lihat hanya sesaat saja setelah sistem mencoba menghidupkan televisi-nya tapi karena playback tidak mau hidup maka kembali ke posisi standby.

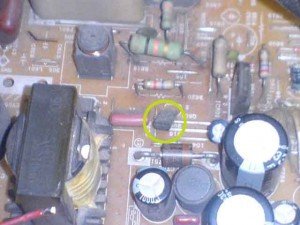

Jika tegangan untuk basis ada kenapa tetap tidak mau hidup televisi-nya ? untuk ini kita coba ukur tegangan pada kaki Colector Transistor dan hasilnya tegangan supply dalam kondisi drop dan ini disebabkan oleh transistor itu sendiri/ rusak maksudnya. Lokasi transistor bisa dilihat pada gambar berikut :

mainboard-televisi-Sharp-transistor-osilasi-300x225

Model transistor-nya :

model-transistor-osilasi-horizontal-televisi-sharp-300x225

Transistor pengganti untuk ini kita gunakan type 2sc 3842 yang biasa dipergunakan untuk penguat video RGB, setelah selesai kita pasangkan kini kita coba hidupkan televisi Sharp-nya ? Hasilnya alhamdulillah televisi Sharp kini telah kembali hidup, dan ternyata ada tambahan kerusakan yaitu warna merah tidak tampak pada layar monitor-nya. Kita coba ukur transistor penguat video RGB untuk kanal Merah ,hasilnya masih bagus transistor-nya .

Kita coba ukur tegangan untuk basis transistor-nya kita dapatkan hanya o volt. Ternyata kerusakan karena resistor 4k7 dari output RGB Chipset untuk basis transistor yang mengalami kerusakan, segera kita lepaskan resistor 4k7 dan memasangkan dengan resistor baru dan kini warna merah sudah terlihat lagi pada layar monitor-nya. Resistor yang mengalami kerusakan model kecil/ SMD jadi mesti diurut jalurnya yaitu hanya untuk kaki basis transistor kanal merah-nya.

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

4 Comments + Add Comment

  • assalamualikum… saya punya sharp 14×25 yang lumayan bandel ngatasin kerusakannya. saya sdh mencoba berbagai cara termasuk cara2 yg gan sajikan diatas. tegangan semua terukur normal. tv kadang3 bagus. dan kalau lg dingin, misalnya dinyalakandiwaktu pgi hari, tv’nya langsung stanby (lampu indikator langsung merah.)

    • capasitor filter tegangan 12 volt coba di cek atau mungkin diganti…. sistem control terkait dengan jalur ini

  • kenapa tv sharp type 20R200 Qbeet power supply tidak mau bekerja

    • ada beberapa hal yang bisa menyebabkan hal ini diantaranya ic switching yang sudah tidak bagus/ rusak, atau mungkin transistornya. Bisa juga karena ada komponen yang shot pada jalur sekunder tepatnya jalur B+ dengan komponen terkait transistor horizontal maupun playback, untuk memastikan lebih baik dengan memeriksa jalur B+ apakah ada jalur yang shot, caranya dengan menggunakan multitester fungsi ohm meter batas ukur X10 tempelkan prob hitam di jalur B+ dan prob merah di jalur ground, jika ada hasil pengukuran maka positif ada komponen yang shot selanjutnya tinggal melepaskan transistor horizontal ataupun playback dari keduanya mana yang menjadi penyebab kerusakan. itu saja dari kita mas sigit terima kasih sudah berkunjung ke weblog hamimservis
