Televisi Samsung CS5377N Konslet

Diagnosa

Televisi Samsung jika kita hidupkan tidak ada gambar maupun suara ,MCB listrik langsung jepret/ turun

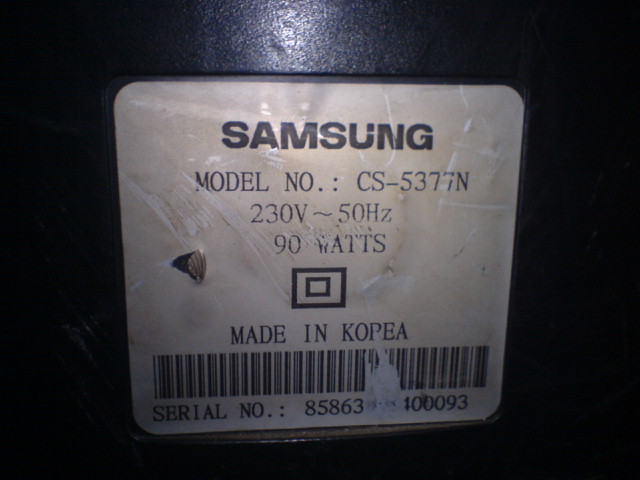

Model televisi Samsung:

Model televisi Samsung

Apakah yang menyebabkannya? Segera kita selidiki.

Pemeriksaan kita mulai dengan mengukur komponen yang ada pada bagian Power supply, pada televisi ini menggunakan STR 6707 sebagai Switching-nya. Lokasi pengukuran kita mulai pada kaki Capasitor Filter tegangan 300 volt dengan menggunakan multitester dengan batas ukur X10, hasil yang kita dapatkan terjadi shot dimana multitester menunjukan nilai 0.

Untuk mengetahui komponen yang sebenarnya yang mengalami shot, kini kita coba lepaskan IC STR 6707-nya, setelah itu kita coba ukur kembali pada kaki Capasitor? hasilnya Sudah tidak shot. Berarti IC STR 6707-nya yang mengalami kerusakan, Dan tentunya untuk memperbaikinya tinggal mengganti IC STR 6707 saja.

IC pengganti kita gunakan type STR 6708 yang karakteristik-nya lebih besar, dan untuk Capasitornya juga kita adakan penggantian dimana kapasitasnya 10 uF/160 Volt. Posisi Capasitor di mainboard bisa kita lihat pada gambar berikut:

Power supply televisi Samsung

Setelah proses penggantian IC dan Capasitor kini kita coba hidupkan televisi? Hasilnya Alhamdulillah televisi samsung sudah hidup kembali.
