Televisi Samsung CS20H4ST Ada Garis Pada Bagian Atas Gambar

Diagnosa

Televisi Samsung jika kita hidupkan tampak pada bagian atas gambar adanya garis putih beberapa baris dan bila kita pindahkan chanel sesaat tampak garis pada layar monitornya.

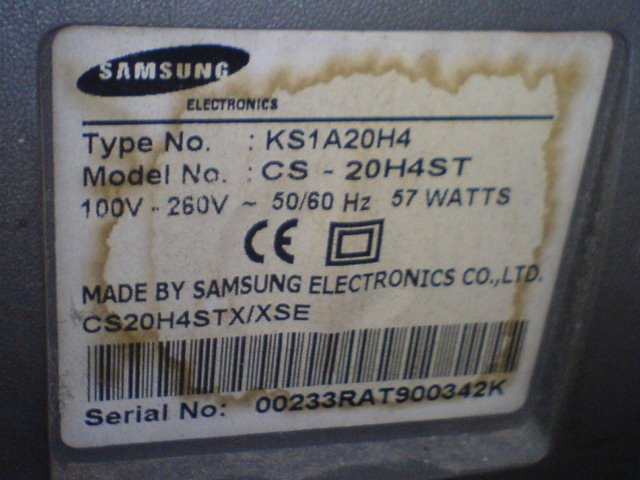

Model televisi Samsung :

model-Televisi-Samsung-CS20H4ST-300x225

Apakah yang menyebabkannya ? Segera kita selidiki .

Perbaikan untuk masalah ini dapat ditanggulangi dengan mengganti capasitor, memang hal ini sering terjadi pada televisi secara umumnya. Posisi capasitor itu berada pada bagian sistem Vertikal, dalam hal ini adalah capasitor 100uf/50 volt. Untuk memperjelasnya bisa kita lihat pada gambar berikut dimana letak Capasitor-nya :

Mainboard-televisi-Samsung-CS20H4ST-300x225

Ini adalah mainboard televisi Samsung secara keseluruhan, untuk mengetahui dimana letak posisi bagian sistem Vertikal-nya ? Ini dia bisa dilihat pada gambar berikut :

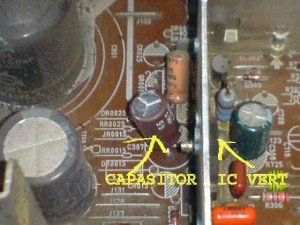

mainboard-televisi-samsung-area-vertikal-300x225

Itulah letak sistem vertikalnya dan kita tinggal mengganti capasitor 100uf/50 volt, dan jangan lupa lakukan resolder pada beberapa titik diantaranya kaki Ic Regulator yang rentan mengalami retak timah soldernya. Kini setelah kita lakukan penggantian capasitor-nya kita lakukan pengetesan untuk melihat hasilnya dan alhamdulillah tampilan gambar televisi Samsung sudah kembali sedia kala, garis yang tampak pada bagian atas gambar sudah tidak tampak lagi. Selesai sudah perbaikan yang kita lakukan untuk televisi Samsung ini, tentunya sangat mudah bukan ?

Enhanced by Zemanta

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

9 Comments + Add Comment

  • gan tv ane samsung 20 inch type nya kayaknya cs 20 h4st gambar harus di gebrak dulu baru
    nongol ,trus suara gak ada ,sebelum suara gak ada tv reset sendiri canel ilang smua jadi harus setting ulang,trus ane ganti ic tda 8944 j.sekarang malah mati total ,kira2 apanya ya gan , mohon pencerahannya dong,thanks ya infonya

    • coba di cek tegangan 5 voltnya apakah ada ? periksa rangkaian regulatornya apakah dalam kondisi normal.

      • gan ngukur yg 5 volt di mananya ya,ane msh belajar gan

        • lihat dimainboard area dekat switch2 panel, disitu ada ic untuk sistem regulator. coba diukur apakah tegangan tersedia di inputnya yg didapat dari psu dan dari ic ini baru diberikan ke ic logic+crhoma

          • gak ada tegangn bang

          • sory bang tadi strumnya gak masuk.ternyata ada tegngan 5 volt

  • lampu indikator ada tanda kedip2 ? jika ia coba cek tegangan 8 volt ke ic crhoma apakah ada jika tegangan 8 volt ada coba cek tegangan B+125volt ke area playback

    • lampu mati jga gk ada kehidupan

      • cek power supply deh,,, lepaskan transistor horizontalnya dan coba hidupkan tvnya apakah lampu indikator bisa nyala atau tidak. coba ganti capasitor filter yang ada di power supplynya biasanya 33uf/50 volt atau 47uf/50 volt dan lihat hasilnya
