Television

Televisi Samsung CS15K10ML Mati-Total

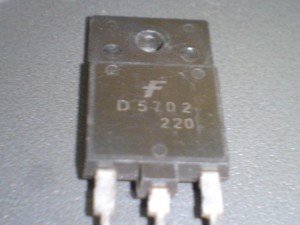

ini yoke defleksi untuk televisi model CRT lama bukan untuk CRT flat, dan memang bisa saja dipasangkan akan tetapi akan menyita sedikit waktu untuk proses penyetingan. Saatnya kita lepaskan transistor horizontal dari mainboard dan setelah kita coba hidupkan televisi-nya dan kita adakan pengukuran tegangan B+ untuk supply playback. Hasil yang kita dapatkan tegangan B+ 125 volt jadi tidak ada masalah disini. Berlanjut kita pasangkan transistor horizontal baru, ohh iya type transistor yang dipergunakan televisi samsung ini bisa dilihat pada gambar berikut :

transistor-horizontal-televisi-Samsung-CS15K10ML-300x225

Dan sebagai pengganti kita gunakan type 2SD2553 dan kita adakan penggantian juga pada capasitor 5n6 1,6kv dengan 6n2 1,6 kv. Setelah selesai kita coba hidupkan televisi Samsung dan hasilnya alhamdulillah televisi Samsung sudah kembali hidup, dan setelah gambar tampil di layar monitor kita melihat ukurannya melebar baik horizontal maupun vertikal. Solusi untuk ini kita bisa lakukan penyettingan lewat remote untuk mengecilkan ukuran vertikal sedangkan untuk horizontal mesti merubah nilai capasitor area ouput yoke defleksi.

Cara buka servis menu televisi Samsung adalah dengan matikan televisi / standby dan tekan tombol secara urut yaitu :

1 Info

2 Menu

3 Mute

4 Power On

Selanjutnya kita pilih Adjust dan cari parameter V-size dan kita kurangi dengan menekan tombol vol-down setelah pas bisa kita matikan televisi untuk proses penyimpanan. Langkah untuk mengurangi lebar horizontal yaitu dengan cara mengganti capasitor ouput yoke defleksi coil horizontal, bawaan mainboard menggunakan nilai 270 nf 200 volt kita ganti dengan nilai 640 nf /400 volt. Capasitor 270 nf/400 volt bisa dilihat pada gambar berikut :

capasitor-270-nf400-volt-defleksi-horizontal-output-televisi-Samsung-CS15K10ML-300x225
