Televisi Samsung CS 21Z40 No Signal

Diagnosa

Televisi jika kita hidupkan tampilan pada layar monitor hanya blue Screen, kita coba untuk scan ulang secara auto tetap saja tidak satu siaran televisi yang bisa diterima.

Apakah yang menyebabkannya? Segera kita selidiki.

Perbaikan untuk masalah ini kita mulai dengan memeriksa Tuner-nya, Dimana kita cukup dengan mengukur beberapa Pin Tuner. Pin yang kita maksud adalah untuk tegangan supply 33 Volt apakah tegangan supply ini ada, Jika ada sudah bisa kita pastikan Tuner mangalami kerusakan.

Type Tuner Digital memang selalu digunakan pada televisi Samsung, Langkah pemeriksaan hanya kita alamatkan untuk supply tegangan 33 volt dimana berfungsi untuk driver frekuensi yang di mulai dari 0 sampai 33 volt secara perlahan. Kalau untuk AGC – SDA -SCK- VCC ini juga bisa membuat Tuner tidak berfungsi, Disamping itu bisa juga kerusakan ada pada IC BUS itu sendiri.

Hasil pemeriksaan kita dapatkan semua tegangan supply dalam keadaan baik, semuanya ada. Jadi sudah jelas Tuner sudah tidak bagus lagi, jadi kita harus menggantinya dengan Tuner yang baru. Model Tuner bisa kita lihat pada gambar berikut:

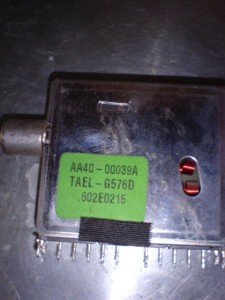

Tuner Televisi Samsung

Tuner pengganti kita gunakan dari Tuner televisi Samsung yang sebelumnya, Seperti ini modelnya:

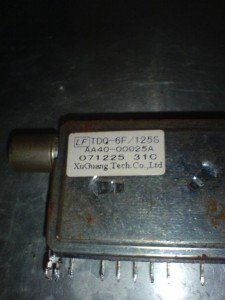

Tuner Televisi Samsung

Kalau kita lihat Kaki-kaki yang ada lebih banyak pada Tuner Pengganti, Sedangkan pada Tuner aslinya malah lebih sedikit. Sekedar info kaki-kaki yang lebih banyak ternyata tidaklah terpakai, cuma sebatas kaki saja tidak ada fungsinya di dalam rangkaian. Setelah kita pasangkan pada mainboard kini kita coba hidupkan televisi dan langsung kita scan auto tuning? Hasilnya Alhamdulillah televisi Samsung sudah kembali normal, semua siaran sudah dapat di terima kembali dengan baik.
