Televisi LG 29U1RL Gambar Segaris

Diagnosa

Televisi LG jika kita hidupkan tampilan pada layar monitor hanya garis Vertikal.

Apakah yang menyebabkannya? Segera kita selidiki.

Perbaikan untuk ini adalah dengan memeriksa bagian vertikal yang ada pada mainboard, Kita lepaskan dahulu casing penutup belakang setelahnya bisa kita lihat mainboard televisinya. Tampaknya seperti ini:

Mainboard televisi LG

Pada gambar bisa kita lihat dengan area yang sudah kita bersihkan dari debu itulah bagian Vertikalnya. Dan jika kita perhatikan lebih dekat IC Vertikal mengalami pecah pada badannya, Seperti ini tampaknya:

IC vertikal televisi LG

Type IC yang di pergunakan adalah STV9326 , Segera kita siapkan IC pengganti dan memasangkan pada mainboard. Dan ada satu komponen lagi yang harus kita ganti untuk menghindari IC kembali menjadi rusak yaitu Capasitor. Capasitor yang memiliki kapasitas 100uF/50 volt untuk Bufer, lebih jelasnya bisa kita lihat pada gambar berikut:

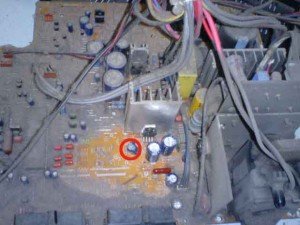

Mainboard televisi LG

Tanda lingkaran merah adalah Capasitor yang kita maksud. Selesai penggantian Capasitor dan IC STV9326 kini kita coba kembali hidupkan televisi? Hasilnya Alhamdulillah televisi LG sudah kembali normal.
