Televisi Akira CT14JBS1CP Gambar Tidak Penuh

Diagnosa

Televisi jika dihidupkan tampilan pada layar monitor tidak penuh, cuma terlihat separuh bagian atas dan bawahnya hitam.

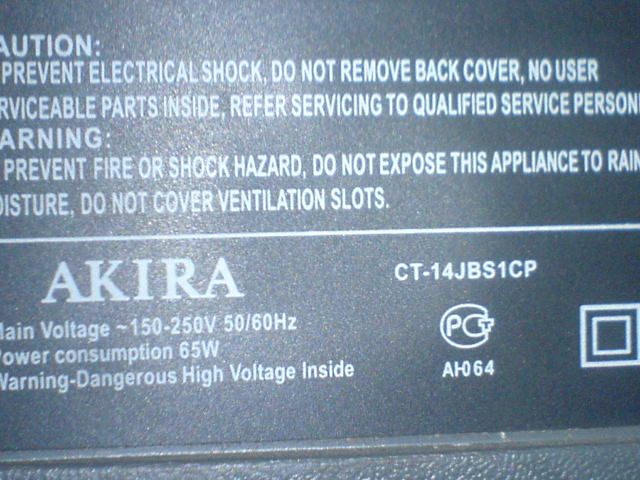

Model televisi Akira :

Televisi Akira CT14JBS1CP

Apakah yang menyebabkannya ? Segera kita selidiki .

Dari hasil tampilan gambar yang kita lihat memang sudah jelas ada masalah pada bagian Vertikal-nya, kemungkinan bisa terjadi kerusakan seperti ini karena kesalahan setting. Penggunaan remote control sebagai master control untuk mode setting factory terkadang untuk sebagian orang yang tidak mengerti dapat membuat suatu kesalahan dalam parameter-nya.

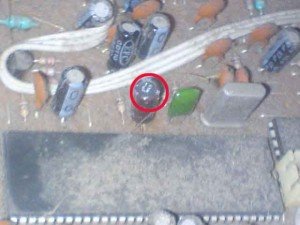

Untuk kali ini kita tidak mengembalikan ke settingan awal untuk menaikan parameter vertikal size-nya, melainkan dengan merubah beberapa nilai komponen untuk mendapatkan hasil yang optimal untuk parameter vertikal size. Untuk yang paling awal kita adakan perubahan pada capasitor, kapasitas yang di pergunakan adalah 1uf/50 volt yang sebelumnya menggunakan 0,47 uf/50 volt. Posisi capasitor bisa dilihat pada gambar berikut :

Mainboard televisi Akira/ capasitor vertikal / merah

Setelah ini ada satu lagi yang mesti kita adakan perubahan yaitu resistor untuk grounding vertikal size, posisi bisa kita lihat pada gambar berikut :

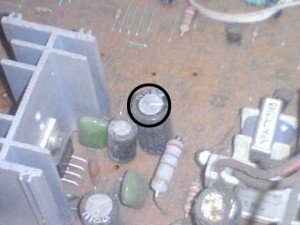

mainboard televisi Akira / Vertikal size capasitor/ grounding

Pada gambar diatas dengan tanda lingkaran hitam adalah capasitor yang kita maksud, untuk bagian ini kita urut untuk kaki negatif-nya saja. Untuk kaki positif terhubung langsung dengan output yoke vertikal , kaki negatif capasitor disini biasa digunakan resistor untuk menground kaki capasitor-nya.

Nilai resistor bawaan mainboard tidak kita lepaskan melainkan hanya menambahkannya, ini di maksudkan untuk mendapatkan nilai yang sesuai dengan yang kita mau. Mau disini adalah sesuai dengan keperluan dimana inilah yang memang diperlukan parameter vertikal size.

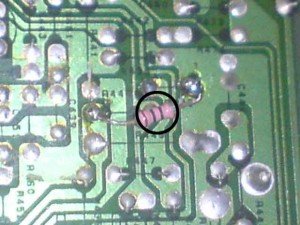

Pada gambar berikut bisa kita lihat posisi resistor grounding, disini kita pasangkan resistor secara pararel dengan nilai 10 0hm.

Resistor grounding vertikal size / mainboard televisi Akira

Setelah semuanya selesai kita rubah kini kita coba kembali hidupkan televisi ? Hasilnya Alhamdulillah gambar sudah kembali normal.

Tips;

Untuk nilai resistor mungkin bisa berbeda-beda jadi di adakan pengukuran dahulu jika memang mau menambahkannya, ini di karenakan resistor grounding pada mainboard televisi tidaklah sama.
