Power Supply Power Logic Tidak Mau Hidup

Diagnosa,

Power supply computer merk Power Logic saat masih terhubung dengan motherboard dan arus listrik terpasang, lampu indikator di mouse terlihat menyala. Saat saya coba untuk hidupkan computernya sama sekali tidak respon.

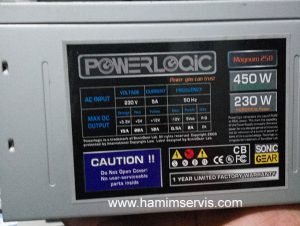

Modelnya :

Apakah yang menyebabkannya.

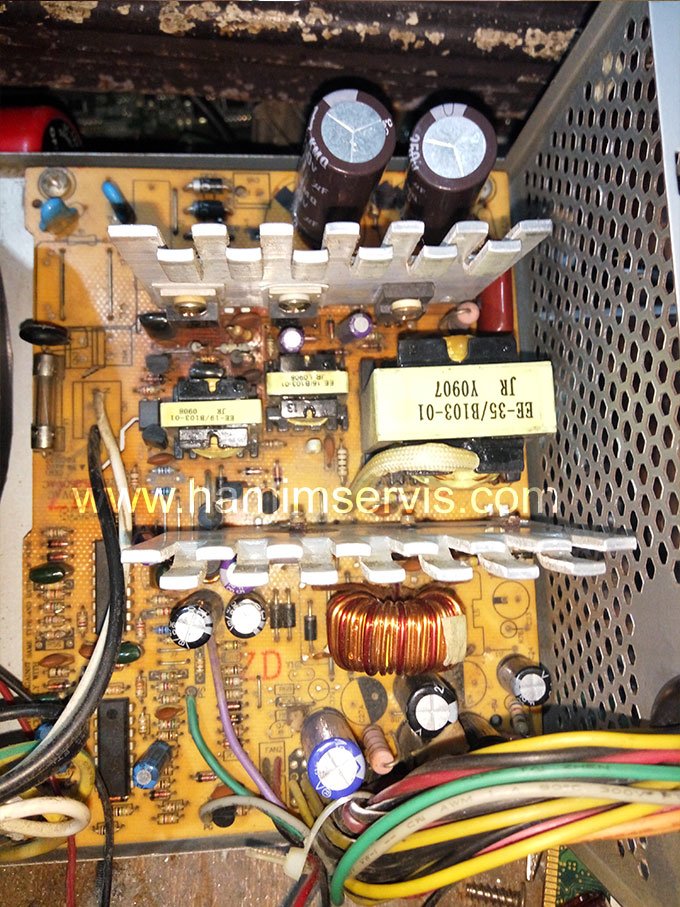

Saya lakukan pengukuran tegangan output dengan multitester di area sekunder, hasil ada yaitu 5 volt dan 9 volt. Tegangan 5 volt terhubung ke ic sdc 7500 dan ic lm 339, dan output ic ini terhubung ke trafo dengan ada transistor untuk proses triger. Saat pin power on disoket output diberi ground tegangan output ic sdc 7500 menjadi open dan trafo seharusnya sudah bekerja sehingga rangkaian PSU utama bisa hidup

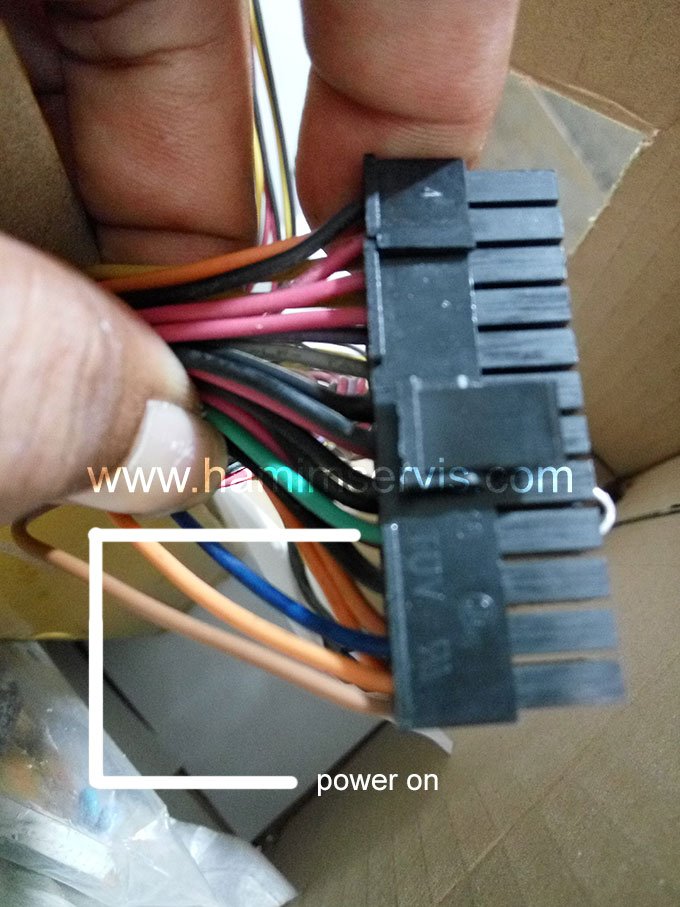

PIN Power On :

Saya ukur transistor MJ13007 ada 2 buah dan satunya ternyata rusak dan langsung saya lakukan penggantian dengan type 2sc6090 . Setelahnya saya masukan aliran listrik dan coba lagi aktifkan PSU, hasilnya Alhamdulillah. Dalam kondisi board yang masih diluar casing saya ukur juga tegangan supply di kaki capasitor 220uf / 250 volt dan hasilnya negatif , tegangan terukur tidak sama ( besar sebelah) . Capasitor 220uf /250 volt kondisinya sudah tidak bagus, cairan elektrolit mungkin telah kering saya lepaskan dan gantikan dengan yang baru.

Selesai sudah proses perbaikan PSU ini
