Power Supply Hap Mati-Total

Diagnosa

Power supply Hap jika kita hidupkan tidak ada tegangan outputnya, jika kita lihat PCB-nya seperti telah diadakan perbaikan.

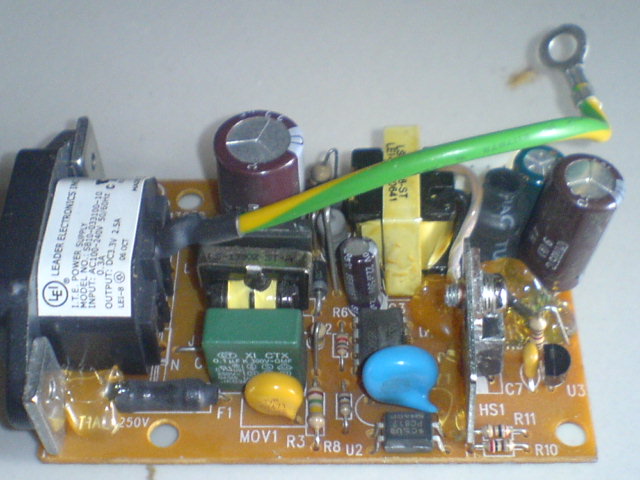

Tampilan power supply Hap :

power-supply-hap-300x225

Apakah yang menyebabkannya ? Segera kita selidiki .

Untuk memperbaiki ini yang mesti kita periksa adalah fuses/ sikring, hasilnya kondisi fuses masih bagus alias tidak putus. Kita maju selangkah ke dioda disini ada 4 buah dan hasilnya sama yaitu masih bagus, jadi kesimpulannya kemungkinan tidak ada masalah dibagian ini kemungkinan ada dibagian lain yaitu area sekunder.

Pada area sekunder cuma terdapat satu buah dioda serta 2 capasitor serta ic control, pemeriksaan pertama kita lakukan pada dioda dan hasilnya positif dalam kondisi shot. Jadi sudah ketahuan penyebab kerusakan ini yaitu dioda jadi kita tinggal mengganti diodanya. Dioda pengganti mesti kita lihat dahulu data sheet-nya supaya tidak terjadi kerusakan lagi setelah kita adakan penggantian, output power supply ini adalah 3,3 volt 2,5 amper jadi kita coba pasangkan dioda dengan kapasitas arus 5 amper, type dioda bisa dilihat pada gambar berikut :

dioda-power-supply-output-5-amper-300x225

Setelah selesai kita pasangkan dioda baru kini kita coba hidupkan power supply-nya dan hasilnya Alhamdulillah power supply sudah kembali hidup dengan output 3,3 volt.

Enhanced by Zemanta

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

2 Comments + Add Comment

  • asalamualaikum mas,ini mau numpang tanya saya punya tape/cd samsung type MAX DA 55 .masalahnya tape trsb mati total dan saya cek ternyata fiuse nya putus dan setelah saya ganti dengan type yang sama ternyata putus lagi ( short ) dan terjadi ledakan pada resistor warna resistornya ,merah,merah,putih,emas dan saya ganti resistor tapi tape tetep mati total.
    tolong di bantu cara penyelosainya terimakasih dan salam kenal .
    wasallamualaikum.

    • kasus ini sangat rumit dalam pemeriksaannya.. paling awal periksa regulator terutama untuk supply ke rangkaian power amplifier… lalu cek juga regulator untuk sistem control… jika ada kerusakan dibagian supply ke power amplifier ada indikasi ic atau transistor mengalami shot/ konsleting. cek dioda untuk kesemuanya yang terhubung dari trafo… lebih detail bisa dilihat pada bagian ini jika terjadi kerusakan fuses putus terus. untuk tahap lanjutan ke media lain misalnya mekanik tape atau mekanik cd yang tidak berfungsi semuanya akan kembali normal jika tegangan supply sudah masuk ke rangkaian, paling hanya mengganti karet saja
