Power Mobil Tidak Keluar Suaranya

Diagnosa

Power mobil jika berikan tegangan supply 12 volt seharusnya lampu indikator menyala terang” Disini lampu indikator kelihatan agak redup.

Model power mobil yang sedang kita perbaiki seperti ini:

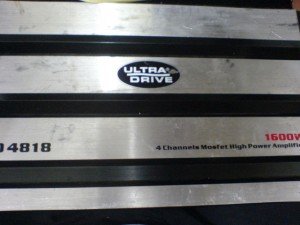

Power Mobil

Dimanakah letak trouble-nya? Segera kita selidiki.
Dalam rangkaian power mobil selalu menggunakan regulator penaik tegangan, yaitu dari 12 volt menjadi 24 volt. ini diperlukan karena penggunaan jenis Amplifier OCL ataupun MOSFET dimana tegangan yang dibutuhkan adalah -24 volt, + 24 volt, Ground. Ada juga yang menggunakan tegangan supply yang bervariasi, semua tergantung rangkaian power amplifier-nya.

Untuk kasus sekarang yang sedang kita coba perbaiki, jika kita beri catu daya pada power mobil-nya ? Pada body alumunium-nya langsung terasa panas” padahal belum kita beri input suara apalagi memasangkan speaker pada output-nya.

Tampak mainboard power mobil pada gambar berikut:

Mainboard power mobil

Dalam kondisi supply tidak masuk ” Kita bisa mengecek beberapa komponen utama yang mugkin bisa membuat kerusakan seperti ini. Yang paling awal adalah Transistor penguat akhir, disini memakai Transistor type TIP 41 dan type TIP 42 (1 pasang ). Pada mainboard power mobil menggunakan 4 pasang ” kita cek semua Transistor-nya .

Seperti biasa kita menggunakan Cara pengukuran cepat yaitu :

Untuk Transistor type TIP 41 , tempelkan prob hitam pada kaki Colector sedangkan prob merah untuk kaki Emitor/Basis. Jika tidak ada hasil pengukuran pada multitster itu sudah bisa kita pastikan Transistor masih dalam kondisi baik

Berlaku juga untuk Transistor type TIP 42 , tapi prob-nya kita balik dimana untuk prob merah pada kaki Colector sedangkan prob hitam untuk kaki Emitor/ Basis.

Dari hasil pengukuran Transistor kita temukan 1 buah Transistor yang mengalami kerusakan yaitu type TIP 41, Segera kita copot dan menggantinya. Setelahnya kita coba berikan supply pada power mobil-nya? Alhamdulillah Power mobil sudah kembali Normal, Bisa kita lihat dari lampu indikator yang menyala lebih terang dari sebelumnya

Tips

Kita ukur juga tegangan untuk Driver Amplifiernya yaitu tegangan -15 volt dan + 15 volt, karena pada sebagian kasus kerusakan yang pernah kita temui pernah ada pada bagian ini
