Philips Micro Theater 515/98 No Disc

Diagnosa

Philips Micro Theater mengalami kerusakan pada fungsi DVD Player,tampilan yang bisa kita lihat pada panel control No Disc.

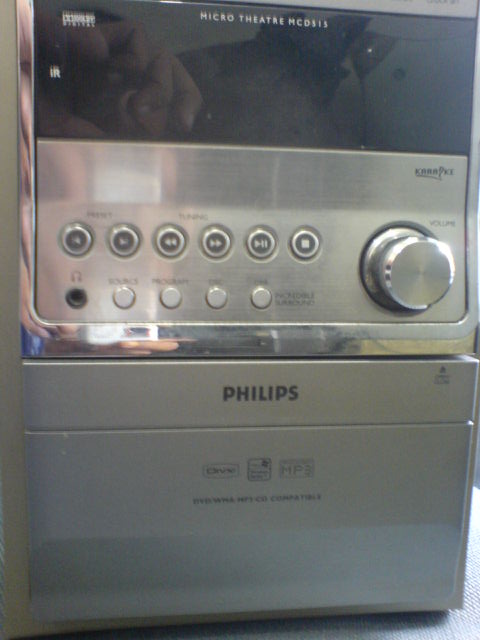

Tampilan Philips Micro Theater pada gambar berikut:

Philips Micro Theater 515/98

Apakah yang menyebabkannya? Segera kita selidiki.

Kerusakan yang dialami disini adalah untuk fungsi DVD Player-nya, Posisi mekanik yang di pergunakan pada Philips Micro Theater adalah model manual. Jika kita ingin memasukan disc tinggal menekan tutup pada bagian atasnya, berikutnya bisa kita masukan disc-nya. Capstan yang di pergunakan adalah model auto clip jadi tidak memerlukan magnet untuk memegang disc yang kita masukan.

Awal pemeriksaan kita lihat Capstan yang ada pada mekanik optik, disini kita melihat adanya perubahan posisi. Untuk mengembalikan ke posisi awal tentunya kita mesti melepaskan mekanik secara keseluruhan.Mekanik optik Philips Micro Theater pada gambar berikut:

Mekanik Optik Philips

Untuk melakukan tindakan ini kita bisa lakukan dengan melepaskan 4 baut yang ada pada cover.Setelah itu bisa kita lepaskan Capstan dengan cara mencongkelnya. Tindakan ini harus hati-hati karena Capstan bisa menjadi tidak Center, jika sudah kita lepaskan ? Kita pasangkan kembali cover-nya dan selanjutnya pasangkan Capstan dengan batas ketinggian 2 mm dari cover. Selanjutnya kita tes memasukan disc dan kita putar disc secara manual, jika putaran baik tindakan selanjutnya kita beri lem pada Capstan.

Setelah selesai perbaikan Capstan kini kita coba hidupkan Philips Micro Theater selanjutnya kita masukan disc? Hasilnya tetap sama No Disc. Segera kita periksa Motor SP-nya, hasilnya tidak ada masalah selanjutnya kita periksa Supply untuk Motor SP ? Hasilnya 1 pin tidak ada keluaran, jadi inilah penyebab kedua kasus kerusakan yang dialami Philips Micro Theater/ DVD Player.

Tegangan output dari Mpeg untuk Motor SP memakai Resistor sebagai Starting dan fungsi lainnya sebagai Sen untuk Rem Motor SP.Letak Resistor yang mengalami kerusakan ada pada gambar berikut:

Driver Motor SP / Mpeg Philips Micro Theater

Resistor yang di pergunakan dengan nilai 0,5? dengan versi SMD . Segera kita pasangkan Resistor pengganti, Setelah selesai kita coba untuk yang kedua kali menghidupkan Philips Micro Theater? Kita masukan disc, Hasilnya Alhamdulillah fungsi DVD Player Philips Micro Theater sudah kembali berfungsi.
