Perbaikan Total Tape CD/VCD Sony

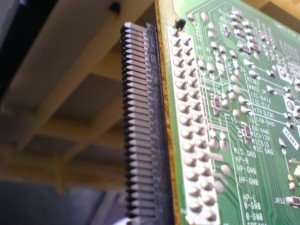

Soket pada penghubung yang ada pada body tape, tampak pada gambar berikut:

Soket Penghubung Panel Control

Pemasangan kembali panel control kita lakukan dari bagian paling bawah, masukan dengan rata karena disana ada nok selanjutnya ratakan mekanik cd dan langsung tekan panel control supaya soket kembali terhubung.Sekarang kita sudah pasangkan secara keseluruhan, waktunya untuk mencoba menghidupkan tape dan melihat hasilnya?Alhamdulillah tape sudah kembali berfungsi, cuma suara yang di hasilkan tidak bagus ini karena head unit yang kotor ternyata. Kita ambil cotton bud dan kita bersihkan head unit selanjutnya kita coba kembali? Suara sudah kembali normal.

Suara penerimaan radio sangat pelan, dan jika coba untuk scan automatis tidak ada satu gelombang radio yang bisa di tangkap, untuk tahap awal kita bisa coba mengetrim coil pada rangkaian radionya. Biasanya terjadi pergeseran frekuensi ini disebabkan berubahnya Capasitor yang ada pada coil. Posisi coil yang kita maksud bisa dilihat pada gambar berikut:

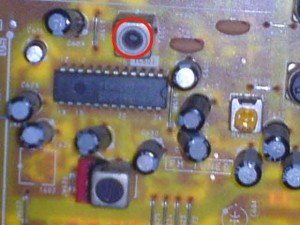

Blok penerimaan radio sony

Coil untuk penerimaan gelombang FM adalah coil yang paling atas, disini kita trim kearah keluar. Untuk memudahkan kita dalam proses pengetriman coil sebaiknya kita hidupkan tape dan pilih fungsi radio lalu cari gelombang radio secara manual, misalkan 94,3MHZ trim coil dan lihat pada panel indikator stereo “apabila sudah tampil ini memberitahu kita bahwa frekuensi sudah pas. Jika sudah pas sekarang bisa kita coba untuk scan auto dan lihat hasilnya” alhamdulillah radio sudah kembali normal.

Apabila telah kita coba proses trim pada coil tapi tetap tidak membawa hasil, cara ini bisa kita gunakan yaitu dengan melepaskan coil dari mainboard selanjutnya lepaskan capasitor yang ada di bawah coil. pasangkan kembali coil ke mainboard lalu tambahkan capasitor 56pf atau 68pf sebagai pengganti capasitor yang tadi sudah kita lepaskan. Selanjutnya bisa kita coba kembali mengetrim dan lihat hasilnya.

Sampai sini saja karena semuanya sudah selesai kita perbaiki, kerusakan yang tidak memerlukan banyak biaya dari segi penggantian suku cadang. Tapi memerlukan waktu perbaikan yang lumayan lama, alhamdulillah paling tidak sudah bisa kita selesaikan dengan baik.

Tips

Lingkaran merah yang ada pada setiap gambar adalah obyek yang kita maksud
