Perbaikan Amplifier OCL

Perbaikan amplifier OCL inilah tema tulisan kita kali ini, komponen apa saja yang mesti kita periksa atau mungkin kita ganti supaya amplifier OCL yang mengalami kerusakan bisa berfungsi kembali, berikut ini ulasannya :

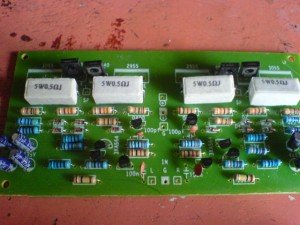

1 Cek transistor Bd 139 dan Bd 140 hal ini mesti kita lakukan jika transistor power Tip41 / Tip 42 mengalami kerusakan, posisi bisa kita lihat pada gambar berikut :

Transistor Bd139140

2 Cek resistor 330/300 ohm bila hangus langsung ganti, posisinya tampak pada gambar berikut :

resistor 330 ohm

3 Cek dioda 4148 atau ganti dengan type 4001, posisinya bisa dilihat pada gambar berikut :

dioda 4148

4 Cek resistor o,5 / 0,47 ohm model 2 Watt atau 5 Watt , tampilannya bisa dilihat pada gambar berikut :

0,47 ohm model 5 Watt

Jika komponen terkait sudah dalam posisi baik barulah kita pasangkan transistor powernya.
