Mengukur Sensor Remote

berikut bisa kita jadikan patokannya. Sensor apabila diukur dengan multitester, prob hitam dikaki no 1 sensor lalu prob merah pada kaki no 3 sensor  multitester menunjukan hasil pengukuran:

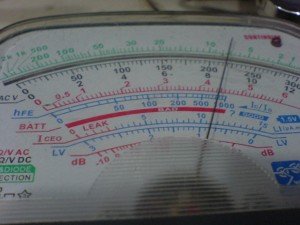

Gbr 2 Hasil pengukuran di multitester

Sedangkan apabila prob hitam pada kaki no 2 sensor lalu prob merah pada kaki no 3 sensor, multitester menunjukan hasil pengukuran:

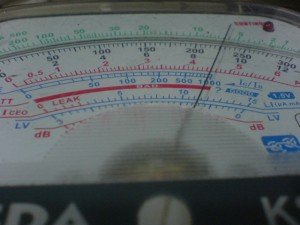

Gbr 3 Hasil pengukuran di Multitester

Semoga bisa bermanfaat

Laman: 1 2

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

6 Comments + Add Comment

  • maaf gan, saya punya receiver matrix soccer yang rusak penerimaan sinyal IRnya, sudah saya ganti led penerima sinyalnya di receiver tapi hasilnya nihil, di remote nyala pas saya coba di kamera hp, kayaknya ini kerusakan di receiver digitalnya, apakah saya harus ganti ic ir, kalo boleh tau ic ir di receiver itu kayak apa ya, dan cara test bagus atau tidaknya bagaimana, tks

    • sensor bs gunakan type apa saja kang… pakai punya tv juga bisa…. lihat pinout dan pasangkan sesuai dengan yang ada di pcb matrix
      3 kaki sensornya pilihannya bisa :
      kaki no 1 ground
      kaki no 2 if out
      kaki no 3 B+
      atau
      kaki no 1 B+
      kaki no 2 Ground
      kaki no 3 IF out

  • salam kenal kang saya mau belajar tentang tv apakah boleh

  • terima kasih informasinya mas..
