LED TV COOCAA Backlight Mati

Diagnosa

TV LED COOCAA kalau dinyalakan hanya suaranya saja yang terdengar, tidak ada tampilan gambar sama sekali ( black screen ) .

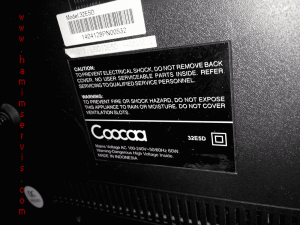

Modelnya :

Apa penyebabnya ?

Awal pemeriksaan seperti biasa, cukup lakukan pengukuran tegangan output untuk supply lampu LED disini terukur 25 volt dalam kondisi standby. Setelah tv kondisi nyala tegangan supply terukur 65 volt dan ini selalu on tidak mengadopsi system feedback ( tidak ada beban langsung off ) . Dari hasil yang positif tegangan supply tersedia maka sudah jelas yang rusak lampu LED-nya. Lampu lED yang terpasang ada 24 buah, dengan porsi pemasangan untuk 1 strip ada 8 lampu jadi totalnya ada 3 strip.

Type hubungan antar LED adalah pararel ( 2 lampu ) lalu seri , jadi totalnya 2 x 4 = 8 lampu dengan konsumsi volt adalah 12 volt untuk 1 strip. Kalau ditotalkan secara keseluruhan tegangan supply yang dibutuhkan adalah 36 volt ( 12 volt x 3 strip lampu ). Kalau dilihat dari hasil pengukuran tegangan supply saat awal saya lakukan pengukuran ini sudah tidak benar karena tegangan supply berada di angka 65 volt.

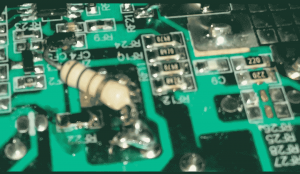

Untuk menyesuaikan tegangan supply ini saya lakukan penambahan tegangan feedback di system control , cukup dengan memasangkan Resistor 27 KΩ dan tegangan supply untuk lampu LED sudah berada di 36 volt, posisi resistor yang dimaksud ada digambar berikut :

Hasil akhirnya Alhamdulillah selesai dengan baik.



Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....
