LED POLYTRON PLD 24D800 BACKLIGHT PROBLEM

Diagnosa

Awal dinyalakan LED POLYTRON PLD 24D800 , hanya suaranya saja yang terdengar dengan tampilan screen gelap gulita.

Modelnya :

Apakah penyebabnya , ,,

Tv ini sudah terbuka kondisinya karena teman sudah buka casingnya, jadi lebih enak ngerjainnya. Langsung ambil multitester dan ukur-ukur tegangan output backlight. Hasil pengukuran :

  • VCC input 12 volt —-> up to 36 volt untuk backlight LED
  • VCC 12 volt untuk saund amp
  • VCC 5 volt untuk logicboard

Masalah yang timbul adalah saat switch on ditekan dan vcc untuk jalur backlght sudah masuk dan system step up DC to DC  tidak berfungsi. System control backlight ada 3 option :

  1. Awal on vcc 12 volt masuk kerangkaian step up dc-dc
  2. logicboard control to aktif rangkaian step up dc-dc
  3. control output ( low atau hight output ) .

Positip kerusakan di ic step up dc-dc dan saya gantikan dengan kits step up dc-dc dengan ic xl6009 yang banyak di pasaran.  Kebutuhan vcc untuk LED ini ada 6 strip dengan 1 strip membutuhkan 6 volt, jadi total vcc 36 volt. Saya setting vcc out dari step up dc dc jadi 36.6 volt.

Pin koneksi untuk inject kits step up dc-dc saya letakan di :

  • VCC out >>>>Coil >>>> Dioda >>> 12 volt

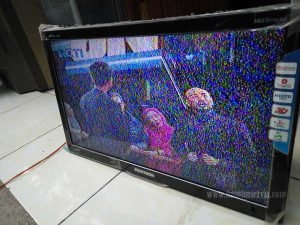

Hasil akhirnya… alhamdulillah backlight LED POLYTRON PLD 24D800 sudah berfungsi kembali
