LCD TV LG 32LH20R Layar gelap

Diagnosa

LCD LG 32LH20R jika kita hidupkan hanya terdengar suaranya saja, saat awal sempat kita lihat lampu backlight menyala tapi hanya kedip saja .

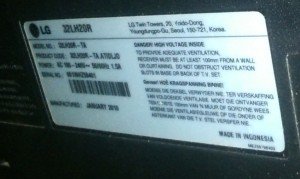

Model LCD tv LG :

model-lcd-lg32lh20r

Apakah yang menyebabkannya ? segera kita selidiki .

Servisan kita kali ini kita dapatkan atas informasi bapak edoy , barangnya ada di hotel dan kita mesti datang kesana. Saat kita lakukan pemeriksaan kita berasumsi yang rusak lampu CCFL ( neon ) karena saat kita periksa inverter tampak tidak ada masalah. Kita lakukan pemeriksaan lampu CCFL dan proses ini sangat beresiko karena mesti angkat layar LCD, secara hati-hati sekali kita angkat supaya lampu bisa kita lihat. Lampu CCFL yang digunakan model U dan kita coba pasangkan model C dan ternyata setelah kita pasangkan tetap saja hasilnya sama ( lampu neon tidak mau hidup ).

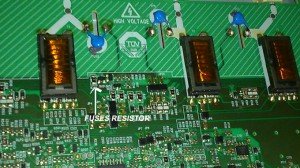

Karena hasilnya sama maka kita coba teliti lagi modul inverter , satu persatu komponen kita ukur dengan multitester dari dioda– resistor sampai dengan transistor fet. Untuk memudahkan proses pelacakan maka kita hidupkan inverter dan kita ukur tegangan feedback inverter, hasilnya 1 kanal ada perbedaan ( ada 8 kanal secara keseluruhan ). Sistem feedback memakai capasitor ukuran 5pf/6kv dan komponen yang rusak bukannya capasitor ini melaikan Resistor untuk sistem fuses nilai o ohm bentuk SMD ( kecil ) dan ini menempel di alur PCB searah dengan capasitornya.

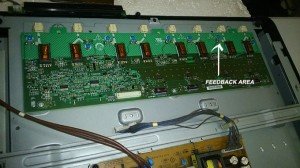

Inverter unit LCD tv LG 32LH20 :

inverter-LCD-LG32LH20R



inverter-LCD-LG32LH20H-fuse

Solusi yang kita terapkan hanya dengan menyambungkan timah solder ( bypass ) dan hasilnya Alhamdulillah lampu CCFL bisa hidup lagi dengan normal

Artikel Terkait

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda....

2 Comments + Add Comment

  • numpang tanya dong pa
    saya ada LCD TV SHARP 32A33ML layarnya suka gelap sendiri. interval gelap dari star tidak mesti, kadang 2 harian baru gelap kadang baru 2 menit dah gelap. klo pass gelap suara tetap normal.
    setelah dibongkar lampu CCFL nya ada yang warna merah 2 biji….mungkinkah ini penyebabnya???
    truss klo mo ganti lampu CCFL bisa beli dimana ???
    mohon pencerahannya

    • kasus ini memang biasa karena lampu ccfl yang mulai mengalami penyusutan ( kelemahan ) bila mungkin bisa saja di cut sistem feedback dari output inverter supaya lampu tetap hidup walaupun sudah agak cacat ( hitam// ) fisiknya..bila memang tdk memungkinkan lampu bisa dibeli di agen SC terdekat ( bila masih ada stock )
