LCD TV LG 32LD330 Tidak Mau Hidup

Diagnosa

LCD TV LG jika kita coba hidupkan , kita melihat lampu indikator menyala tapi setelah kita coba tekan tombol power ? Tampilan pada layar LCD-nya blank cuma terlihat cahaya lampu backlight-nya saja.

Model LCD TV LG :

LCD-TV-LG-32LD330-300x225

Apakah yang meyebabkannya ? Segera kita selidiki.

Pemeriksaan kita mulai dengan mengukur tegangan output dari power supply, disini kita dapatkan tegangan dalam keadaan baik yaitu 3,3 volt. Capasitor yang ada di rangkaian power supply juga semuanya masih dalam keadaan baik, tidak ada tanda-tanda perubahan fisik. Jadi kira-kira apanya yang menyebabkan terjadinya kerusakan seperti ini ?

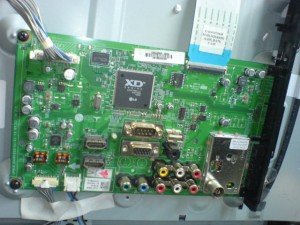

Hanya satu saja kemungkinannya yaitu Data Err, LCD TV ini memang jarang di pergunakan kata yang punya. Maka untuk ini bisa kita adakan reset manual untuk mengembalikan setting ke default. Pada mainboard LCD ini memang sudah dilengkapi dengan sistem reset, posisi bisa kita lihat pada gambar berikut:

Logicboard-LCD-TV-LG-300x225Logicboard-LCD-TV-LG-switch-reset-300x225

Dalam keadaan listrik terpasang, kita tekan switch reset-nya ? Hasilnya Alhamdulilah gambar sudah kembali tampak pada layar LCD-nya. Ternyata lama tidak dihidupkan LCD TV membuat data setting mengalami corupt, syukurnya dari pabrikkan sudah di lengkapi dengan sistem reset jadi masalah dapat diselesaikan dengan mudah. Ada sedikit tambahan baru dimana belum lama ini kita temui permasalahan baru yaitu suara ada tampilan hanya cahaya saja tanpa ada gambar di panel LCD-nya.

Untuk memperbaiki permasalahan ini kita lakukan resolder dibagian Chipset panel dimana ini terhubung kebagian soket untuk layar LCD, kita gunakan solder uap dan lakukan resolder selama beberapa detik setelahnya kita dinginkan lalu kita pasangkan kembali ke tempat semula. Kini kita coba hidupkan LCD-nya dan hasilnya Alhamdulillah tampilan gambar sudah kembali normal.
