LCD SONY KLV37S400A Kena Petir

Diagnosa

LCD SONY KLV37S400A dalam keadaan standby saat petir mengenainya, setelah kejadian tersebut lampu indikator mendadak mati.

Model LCD SONY :

DSC_0034

Apakah yang menyebabkannya segera saya selidiki ,

Petir mempunyai arus listrik yang sangat besar dan dalam beberapa kasus perangkat tidak bisa diperbaiki, untuk kasus kali ini sedikit berharap masuknya petir lewat instalasi listrik dan dugaan saya benar adanya. Klien menginformasikan kejadian petir paling awal mengenai perangkat elektronik yang terhubung dengan jaringan televisi kabel.

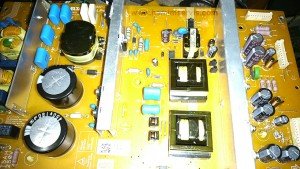

Harapan untuk diperbaiki semakin besar keberhasilannya, saya lepaskan PSU ( power supply unit ) dan langsung adakan pengukuran dibeberapa titik. Setrum terukur masuk yaitu 310 volt dan berakhir di kaki IC MIP2H2 , IC ini kalau saya ukur tegangan B-up tersedia cuma diarea sekunder Trafo terukur tegangan 1 volt. Jalur beban saya lepaskan dengan melepaskan soket DC output ke mainbaord utama, hasilnya tetap sama ‘ tegangan out tetap 1 volt’ . Tampilan PSU SONY KLV37S400A :

DSC_0029

Semakin jelas alur kerusakan, saya lepaskan IC MIP2H2 dan saya gantikan dengan yang baru. Hasil akhirnya Alhamdulillah PSU mulai bekerja, saya ukur tegangan output 3,3 volt. Untuk mengetahui lebih lanjut apakah ada komponen lain yang mengalami kerusakan, saya hubungkan soket out DC ke mainboard utama. Inilah yang ditunggu-tunggu sambil sedikit cemas, sesaat kemudian layar LCD terlihat menyala dan perasaanpun menjadi senang. LCD SONY sudah berfungsi seperti sedia kala, tidak ada yang kurang sedikitpun…… saatnya rapikan…..Alhamdulillah ( terima ongkos kerja ) .

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda….
