LCD LG 32LK311 Penerimaan TV Bermasalah

Diagnosa

Awal dihidupkan LCD LG 32LK311 terlihat tidak ada masalah, setelah beberapa menit kemudian mulai muncul distorsi ( gambar mulai terganggu ) dan warna jadi hilang. Kejadian ini hanya terjadi untuk penerimaan tvnya saja untuk source lain seperti video atau hdmi aman-aman saja.

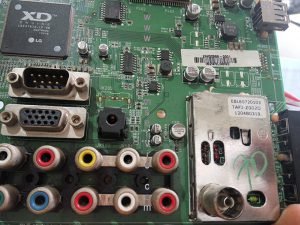

Dari hasil diagnosa kiranya ada masalah di tuner dan untuk memastikannya segera saya lepaskan tuner tersebut dari board, saya gunakan hot air untuk mempercepat proses pelepasan dari board karena pakai solder biasa susah sekali .

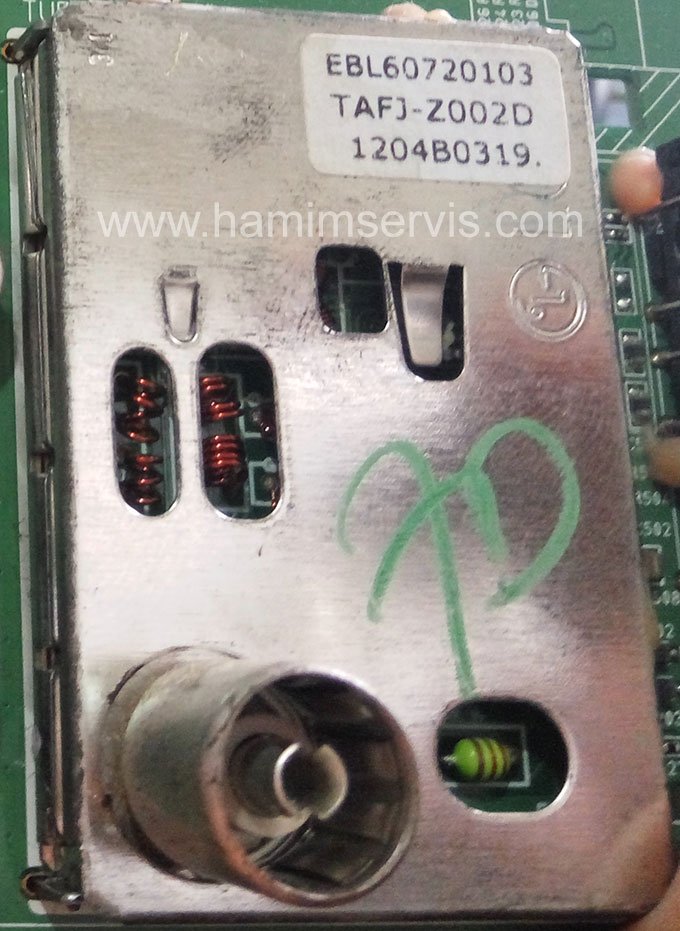

Tampilan Tuner TAFJ-Z002D :

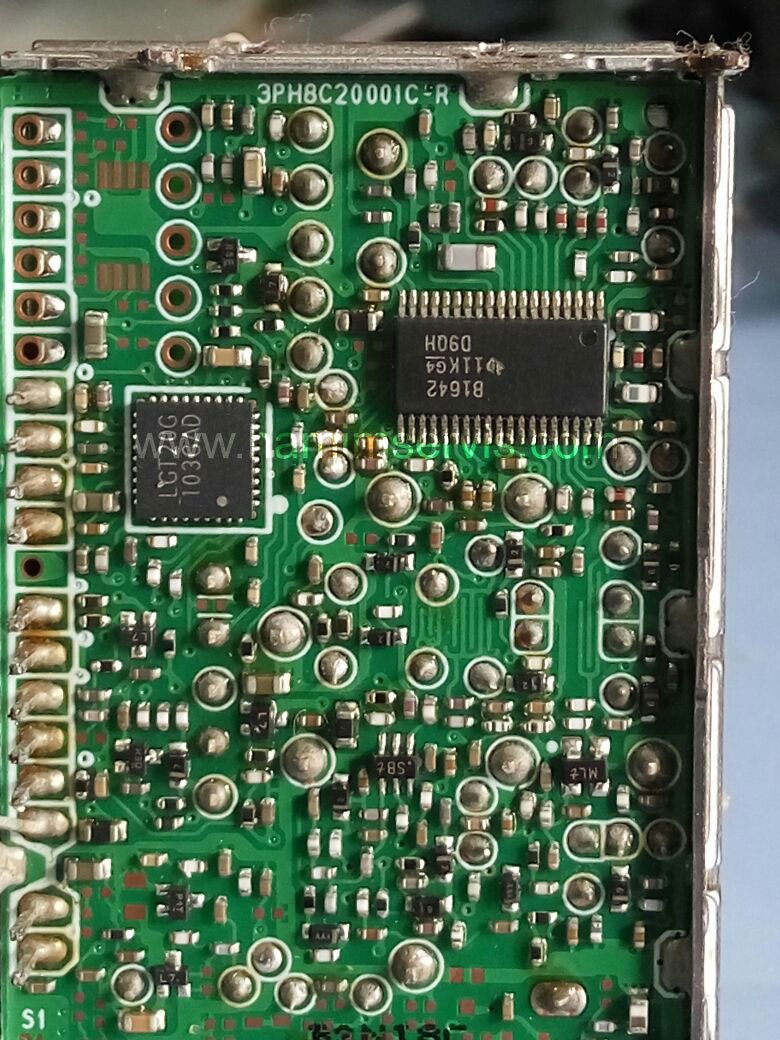

Area yang saya coba perbaiki hanya di chip penerimaan gambar ( IF ) dengan kode IC type LGT20 dengan cara memanaskannya dengan hot air. Saya berikan cairan siongka di IC LGT20 secukupnya dan mulai saya resolder dengan temperatur 250 derajat celcius selama 30 detik, setelahnya saya diamkan beberapa menit .

Saya pasangkan kembali tunner tersebut ke board dan seperti biasanya saya lakukan pengetesan apakah proses repair ini berhasil atau tidak. Hasil akhirnya alhamdulillah, penerimaan tv ini sudah kembali normal

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda….
