Jack Headphone Untuk Konektor Receiver Ke Flashlight

Penghubung antara Receiver ke Flash selalu menggunakan kabel dengan model jack Pc. Karena ada permintaan dari teman yang ingin merubah jack Pc menjadi model Headphone maka kita coba terapkan. Penambahan jack Headphone kita pasangkan pada Receiver-nya sedangkan untuk ke Flashlight tetap menggunakan model jack Pc.

Pada Receiver unit memang sudah ada soket Pc untuk ini kita tidak melepaskan dari dudukannya, Disini kita tambahkan soket Headphone pada sisi kirinya. Untuk bisa memasukan soket headphone kita mesti membuat lubang,dengan ukuran sesuai dengan soket Headphone yang hendak kita pakai.

Model Receiver yang hendak kita tambahkan soket Headphone:

Triger

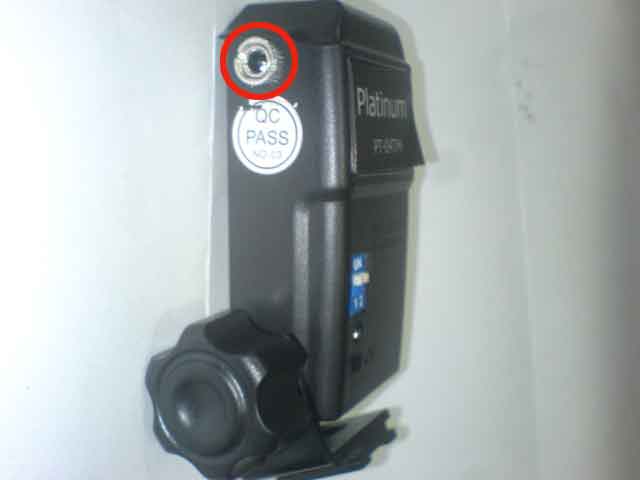

Setelah proses pemasangan soket headphone:

Triger dengan soket headphone

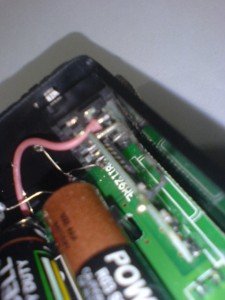

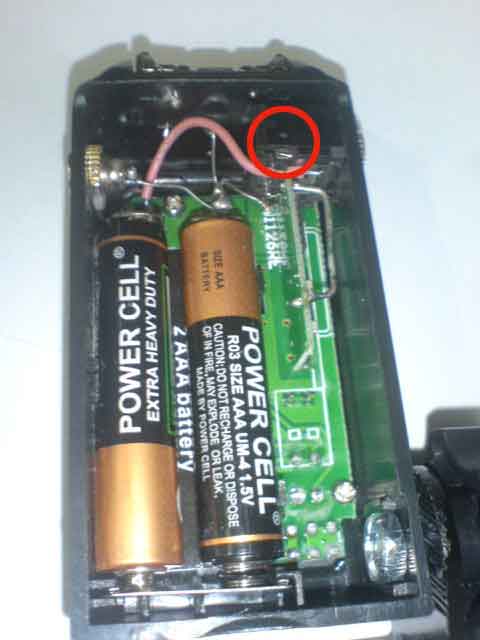

Tampak bagian dalam Receiver dengan tambahan soket Headphone:

Triger dengan soket headphoneTriger dengan soket headphone

Setelah selesai pemasangan soket Headphone kini kita buatkan jack penghubung antara Receiver ke Flashlight, Disini kita tinggal memotong jack bawaan Receiver dimana jack-nya sudah model Headphone akan tetapi modelnya mini. Jadi kita siapkan Jack Headphone-nya yang sesuai dengan soket yang telah kita pasang.

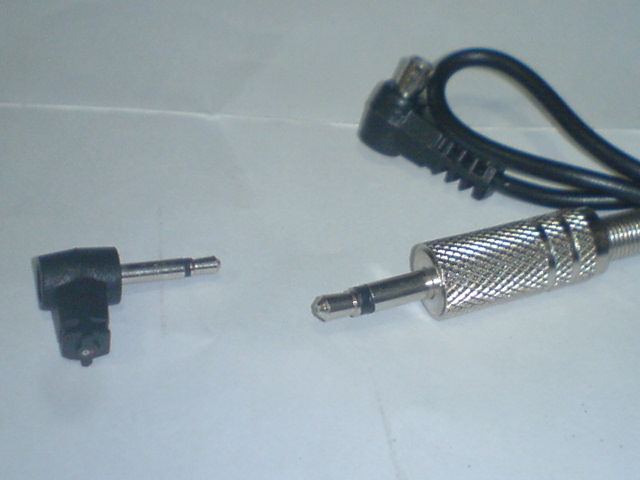

Model Jack Headphone ada pada gambar berikut:

kabel dengan jack Headphonepemasangan kabel konektor

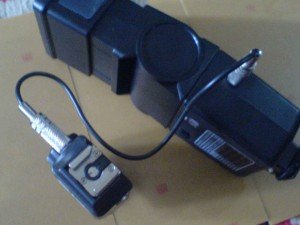

Pada gambar sebelah kiri bisa kita lihat jack Headphone bawaan Receiver, sedangkan sebelah kanan jack Headphone yang sudah kita pasangkan pada kabel konektor dengan di ujungnya masih menggunkan model jack Pc. Setelah semuanya selesai kini kita coba hubungkan Receiver ke Flash unit dengan menggunakan kabel konektor yang tadi kita buat?

Selanjutnya kita coba tekan tombol pada remote? Hasilnya Alhamdulillah kabel konektor bekerja dengan baik
