Facsimile Sanyo SFX107 Err

Diagnosa

Facsimile jika kita hidupkan hanya terdengar suara tek-tek dari dalam mekanik, tampilan display sama sekali tidak menyala

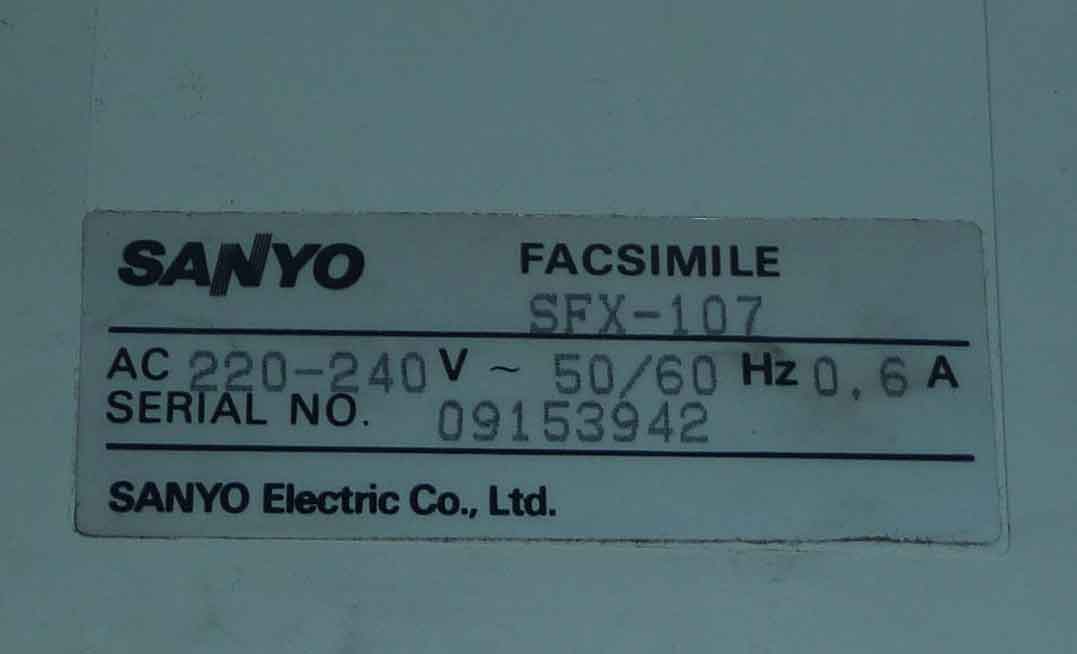

Model Facsimile :

model-facsimile-sanyo

Apakah yang menyebabkannya ? Segera kita selidiki .

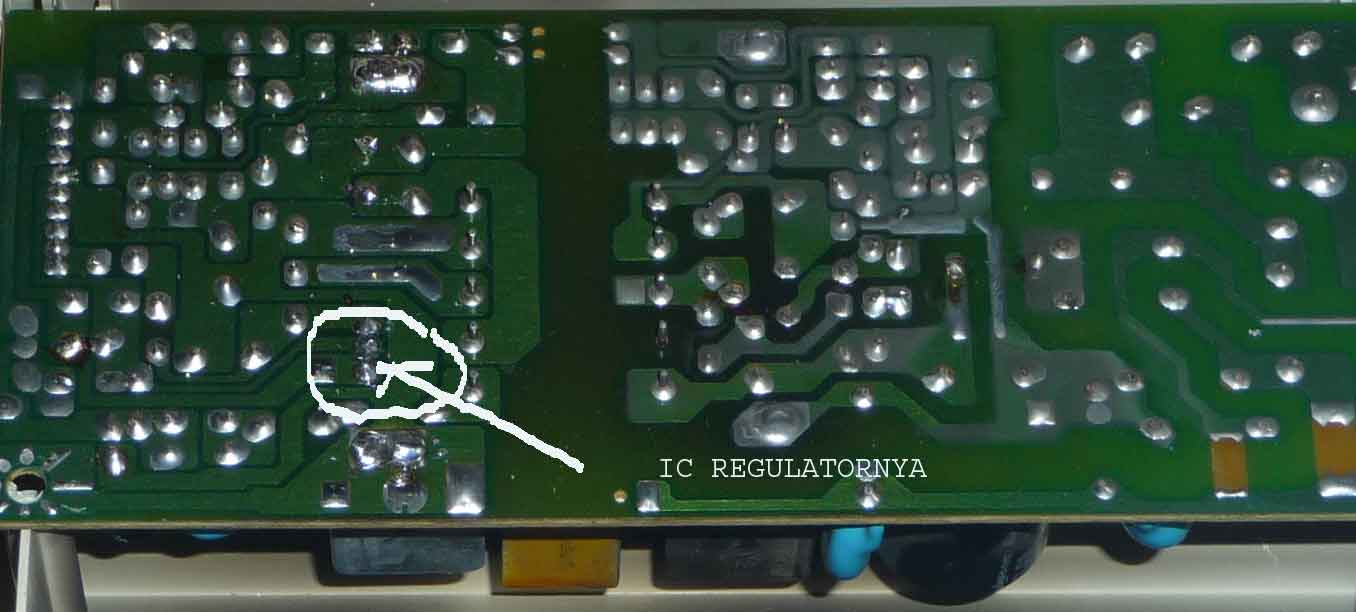

Langkah awal untuk memulai proses perbaikan adalah dengan memeriksa power supply, ada indikasi power supply mengalami masalah. Awal pengukuran kita mulai dari output yang dikeluarkan power supply , disini ada 2 yaitu 24 volt sama 5 volt. Untuk 24 volt terukur normal tapi untuk 5 volt hanya terukur 4,1 volt jadi sepertinya tegangan supply yang kurang  yang menyebabkan terjadinya err. Posisi di mainboard bisa kita lihat pada gambar berikut :

psu-facsimile-sanyo

Tegangan input untuk tegangan 5 volt didapat dari supply tegangan 8 volt yang diturunkan dengan menggunakan ic lm7805. Segera kita lakukan penggantian Ic regulatornya dan setelah terpasang kita coba hidupkan Facsimile dan hasilnya Alhamdulillah semuanya sudah kembali normal, suara tek-tek sudah tidak terdengar lagi .
