DVD Player Philips DVP5986K/98 Mati-Total

Diagnosa

Kondisi DVD Player Philips saat kita terima dalam keadaan mati-total, tidak ada tanda-tanda kehidupan ketika kita masukan aliran listrik.

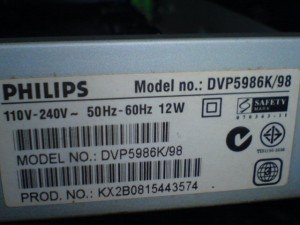

Model DVD Player Philips:

Model DVD Player Philips

Apakah yang menyebabkannya? Segera kita selidiki.

Langkah awal kita coba periksa bagian power supply, kita coba ukur output dari power supply? Tegangan output sama sekali tidak ada. Segera kita lepaskan mainboard power supply-nya untuk memeriksa dimana letak komponen yang mengalami kerusakan. Tampak atas power supply DVD Player Philips bisa kita lihat pada gambar berikut:

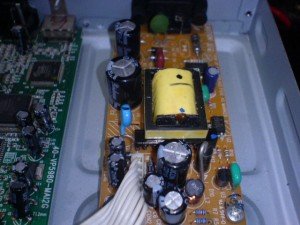

Power supply DVD Player Philips

Pada mainboard power supply di lengkapi oleh Fuses , dan setelah kita ukur kondisi Fuses dalam keadaan putus. Pemeriksaan kita lanjutkan dengan mengukur Dioda dan hasilnya Dioda masih dalam keadaan baik. Jadi apakah penyebab utama yang membuat fuses menjadi putus?

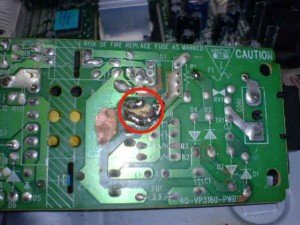

Setelah kita balik mainboard power supply kita lihat adanya hangus pada jalur Colector trafo, Seperti ini tampaknya:

Tampak bawah power supply DVD Player Philips

Penyebab jalur menjadi hangus adalah Semut merah, dimana posisi Semut merah ini berada pada jalur Colector trafo . Karena jumlah semut merah yang banyak menjadikannya sebagai penghantar arus, apalagi pada PCB power supply kaki Colector dengan B-up sangat dekat dan tidak diberi lubang untuk pemisah.

Sebelum kita ganti Fuses kita coba periksa IC DH321 hasilnya IC masih dalam keadaan baik, hasil pengukuran kita pakai prinsip Dioda. Segera kita ganti fuses dan selanjutnya kita coba masukan aliran listrik? Hasilnya Alhamdulillah power supply sudah kembali hidup, DVD Player Philips sudah dapat kita gunakan kembali
