Agu
8
2012

DVD Player Philips DVP3350K/98 Trouble

Diagnosa

DVD Player Philips jika kita hidupkan terkadang mau terkadang tidak, jika mau hidup cuma terlihat tulisan On pada panel display setelahnya mati lagi

Model DVD Player Philips :

DVD-Player-Philips-DVP3350K98-300x225

Apakah yang menyebabkannya ? Segera kita selidiki .

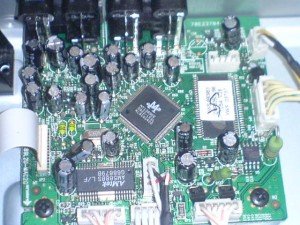

Pemeriksaan kita mulai dengan mengukur tegangan output dari power supply, disini kita dapatkan tegangan 5 volt dalam kondisi bagus tidak drop. Langkah selanjutnya kita adakan pengukuran pada sistem regulator yang ada pada Mpeg, disini kita melihat adanya penyusutan tegangan untuk kaki Emitor transistor S8550. Hanya terbaca tegangan 2,9 volt untuk Emitor transistor-nya sedangkan Mpeg membutuhkan tegangan 3,3 volt. Jadi sudah jelas penyebab utama kerusakannya ada pada sistem regulator, sebelum kita adakan perbaikan berikut tampilan Mpeg dvd player Philips :

Mpeg-dvd-player-Philips-300x225

Tampilan sistem regulator Mpeg :

sistem-regulator-mpeg-dvd-player-Philips-300x225

Penyebab drop-nya tegangan supply untuk Emitor transistor karena berubahnya nilai resistor 2,2 ohm dari tegangan awal yang diterimanya 5 volt setelah melewatinya menjadi 2,9 volt. Dengan berkurangnya tegangan pada input Emitor transistor membuat output pada kaki Colector juga menjadi berkurang.Penggantian resistor segera kita lakukan cuma tidak menggunakan resistor lagi melainkan kita gunakan Dioda. Untuk memperkuat sistem regulator kita tambahkan pendingin untuk transistor S8550, mesti agak kreatif sedikit masalahnya tidak ada yang jual .

Tampilan Mpeg dvd player Philips setelah kita tambahkan alumunium, bisa kita lihat pada gambar berikut:

Alumunium-pendingin-Mpeg-dvd-player-Philips-300x225

Setelah selesai pemasangan alumunium tambahan berikut penggantian resistor dengan dioda kini kita coba hidupkan dvd player-nya ? Hasilnya alhamdulillah dvd player Philips telah kembali hidup. Kita coba masukkan disc , alhamdulillah semuanya terbaca dengan baik.
