DVD Player LG DV551 Output Suara Trouble

Diagnosa

DVD Player LG jika kita hidupkan semuanya berjalan normal hanya satu saja yang menjadi permasalahan yaitu output suara hanya right/ kanan saja sedangkan untuk kanal left/kiri sama sekali tidak ada output suara.

Model DVD Player LG :

DVD-Player-LG-DV551-300x225

Apakah yang menyebabkannya ? Segera kita selidiki .

Output suara yang tidak ada sebelah hanya kanal right/ kanan saja yang ada sedangkan kanal left/kiri tidak ada itu bisa disebabkan karena kesalahan manusia dalam hal ini karena salah pasang kabel-nya. Seperti yang dialami dvd player LG ini yang akan kita coba perbaiki, Pemeriksaan awal kita gunakan multitester pada line out suara right maupun left. Posisi multitester dalam ohm X10 dengan prob merah di jack RCA area + sedangkan prob hitam pada ground/ min.

Hasil kita dapatkan kanal left dalam kondisi shot itu bisa kita lihat dari penunjukan angka di multitester 0 ohm. Untuk mengetahui penyebab shot pada kanal output suara left kita mesti mengurut jalur yang ada di Mpeg. Tampilan Mpeg dvd player LG bisa kita lihat pada gambar berikut :

mpeg-dvd-player-LG-300x225

Hasil pengurutan jalur akhirnya berakhir pada transistor , fungsi transistor ini sebagai sistem Mute untuk output suara baik kanal right maupun left. Kondisi satu transistor sudah dalam kondisi shot antara kaki colector dengan emitor, untuk lebih jelasnya bisa kita lihat pada gambar berikut:

transistor-mute-Mpeg-dvd-player-LG-300x225

Transistor dengan tanda lingkaran hitam itu setelah kita adakan penggantian, untuk type pengganti apabila tidak menemukan yang versi SMD bisa gunakan transistor C1815. Pinout-nya hampir sama hanya tinggal memasang secara terbalik, sisi muka transistor C1815 menghadap belakang jika kita pasangkan di Mpeg-nya. Setelah ini kita coba ukur kembali dengan multitester, dengan cara seperti diawal dan kita dapatkan sudah tidak shot lagi untuk kanal output suara left/kiri.

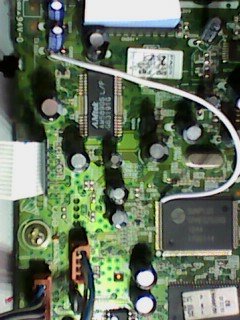

Supaya lebih yakin lagi kini kita hidupkan dvd player-nya masukkan disc, tunggu sebentar dan hasilnya alhamdulillah suara kanal left/ kiri sudah berfungsi kembali. Ada problem baru yang kita temukan lagi di dvd player ini yaitu gagalnya pembacaan disc dengan format cd/mp3 tapi kalau untuk disc format dvd tidak mengalami permasalahan. Optik telah kita cek hasilnya tidak ada masalah untuk sistem laser cd-nya, dan ternyata kerusakan ada di mpeg. Jalur mengalami putus ditengah dan untuk memperbaiki hal ini kita lakukan jumper dengan menggunakan kabel, posisi pemasangan jumper bisa dilihat pada gambar berikut :

mpeg dvd player LG

Setelah proses penjumperan selesai kini kita coba lagi hidupkan dvd player LG, hasilnya alhamdulillah semuanya sudah kembali normal.
