Double Din SKT9228 Err

Diagnosa

Double din SKT9228 mengalami kerusakan terkadang suka mau hidup tapi terkadang juga tidak mau, apabila mau hidup sebagian fungsi keypad terkadang tidak berfungsi

Apakah yang menyebabkannya ? Segera kita selidiki .

Double Din SKT9228 menggunakan panel display yang multi fungsi dan bisa bergerak karena dilengkapi dengan motor, masalah yang sering timbul yaitu terjadi putus pada kabel fleksibel. Ini terjadi karena perubahan posisi panel display ketika kita masukkan disc ataupun kita masukkan flashdisk. Jadi pemeriksaan kita alamatkan hanya pada kabel fleksibel ini dan hasil pengamatan kita memang benar kabel sudah dalam kondisi putus.

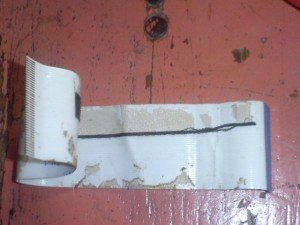

Tampilan kabel fleksibel-nya bisa kita lihat pada gambar berikut :

Kabel-fleksibel-300x225

Kabel fleksibel ini model bolak-balik dan untuk ini kita coba buatkan dengan menggunakan kabel fleksibel yang biasa dipakai untuk optik dvd player.Untuk melakukan ini mesti hati-hati sekali karena spasi kabel fleksibel yang sangat dekat hanya beberapa milimeter. Kabel fleksibel optik kita potong menjadi dua dan membuangnya beberapa pin supaya sama dengan pin kabel fleksibel asli-nya. Setelah itu kita buatkan pin baru dengan cara menghilangkan lapisan atas kabel fleksibel dengan menggunakan pisau carter.

Hasil setelah kita buatkan dan kita pasangkan pada panel display bisa kita lihat pada gambar berikut :

kabel-fleksibel-baru-double-din-SKT9228-300x225

Setelah pemasangan kabel fleksibel kita adakan pengukuran apakah kabel fleksibel sudah terpasang dengan benar, dalam hal ini tidak terjadi shot. Seperti kita ketahui kabel fleksibel ini kita buat dua jalur, jadi poin pin sambungan yang kita utamakan dalam pengukuran jika tidak terukur shot maka kita bisa lanjutkan dengan memasangkan ke mainboard double din-nya. Soket yang terpasang pada mainboard double din juga sama seperti yang ada di panel display dan untuk ini kita memerlukan flip biru kabel fleksibel .Dan untuk ini kita ambil dari kabel fleksibel yang lama.

Soket mainboard double din SKT9228 tampak pada gambar berikut :

soket-mainboard-double-din-SKT9228-300x225

Proses pemasangan sama seperti pada soket panel display yang membedakan kita mesti masangkan flip biru terlebih dahulu setelahnya barulah kita masukkan kabel fleksibel selanjutnya kita kencangkan rumah soket-nya. Untuk memastikan sebelum kita adakan pengetesan kita adakan pengukuran lagi dengan multitester antara kedua soket, poin hanya pada letak sambungan kabel fleksibel. Setelah yakin kini kita coba hidupkan double din SKT9228 hasilnya alhamdulillah double din SKT9228 kini telah hidup kembali .

Perbaikan dengan cara ini sangat beresiko apabila kita kurang teliti, jadi kalau ada kabel fleksibel baru seperti asli-nya lebih baik menggunakan kabel asli-nya saja. Langkah perbaikan yang kita lakukan disini memang tidak biasanya itu karena kita tidak menemukan model kabel fleksibel yang kita perlukan, inilah hasil akhir pengetesan double din SKT9228:

double-din-SKT9228-300x225

Itulah perbaikan yang lumayan memakan waktu karena mesti mebuat kabel fleksibel baru, dan proses pemasang yang lumayan rumit tapi syukur-nya semua berjalan dengan lancar kini double din SKT9228 sudah dapat kita pergunakan kembali .
