Cara Perbaikan Charger “Laptop hp”

Diagnosa

Charger laptop Hp menglami kerusakan tidak ada tegangan pada kabel outputnya.

Apakah yang menyebabkannya ? Segera kita selidiki

Model charger Hp :

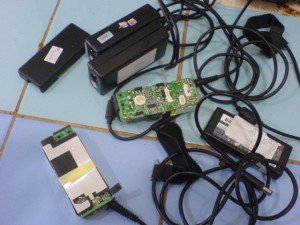

charger laptop" hp"

Setelah kita buka casing, tampaklah rangkaian power supply yang di selimuti oleh lapisan alumunium tipis” dimana alumunium berfungsi sebagai media pendingin. Seperti biasa untuk memperbaiki kasus seperti ini yang kita cek pertama kali adalah
Kabel output dari chargernya, karena memang sering terjadi kerusakan disini tapi tidak menutup kemungkinan bisa juga dari rangkaian switching power supplynya . Cara mengetesnya juga mudah” cukup gunakan multitester dengan batas ukur x10 , tempelkan prob hitam pada konektor DC out bagian dalam(bukan yang jarum) dan prob merah pada bagian konektor DC out bagian luar.

Jika jarum pada multitester bergerak naik/ dengan batas ukur yang sangat kecil hambatannya’ pertanda kabel mengalami kerusakan, sebaliknya jika tidak’ berarti kabel dalam kondisi bagus. Hasil dari pengecekan dari beberapa charger yang kita terima adalah kerusakan semuanya sama’ yaitu kabel

Perbaikan untuk ini adalah dengan memotong sedikit pada kabel yang terhubung ke PCB power supply, seperti ini setelah kita potong kabelnya dan kita buatkan kembali :

kabel dc out charger " hp"

Pinout kabel adalah sebagai berikut:

  1. Kabel bagian luar adalah untuk Ground ( serabut )
  2. Kabel bagian dalam adalah untuk B+ (18,5 volt)
  3. Kabel bagian dalam tunggal/ paling kecil adalah untuk sen dari laptop ke power supply.

Selanjutnya cara pemasang kembali pada PCB power supply seperti ini pinoutnya:

PCB power supply

  • Titik timah paling bawah dalam gambar diatas adalah untuk B+ (18,5 volt)
  • Titik timah yang di bagian tengah adalah untuk ground
  • Titik timah bagian atas adalah untuk sen

Pasangkan kembali sesuai dengan pinoutnya , jangan sampai salah? Setelah kita pasangkan kabel konektor’ saatnya untuk mencoba ? Alhamdulillah semua charger sudah bisa berfungsi kembali. beginilah setelah kita rapikan semua charger

charger laptop " hp "
