Buka Protek Tv LG 29

Diagnosa

Tv LG ini kalau saya hidupkan , awalnya terlihat normal-normal saja setelah beberapa menit tv kembali standby.

Apakah yang menyebabkannya ? segera saya selidiki.

Awal pemeriksaan saya alokasikan di area vertikal dan saya coba lepaskan system feedbacknya, dengan keadaan tidak dapat input saya lihat tv ini bisa hidup dengan tidak ada gambar yang keluar. Untuk melihatnya saya naikan gain screen FBT dan dilayar hanya terlihat blank screen dengan garis-garis. Jadi kalau gambar tidak tampil dilayar tv bisa hidup , intinya ada masalah di system feedback FBT ( X-RAY ).

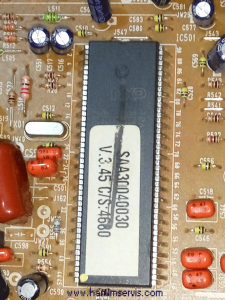

Untuk mempercepat perbaikan saya coba bypass system feedback X-Ray pin IC no 6 , tampak IC-nya :

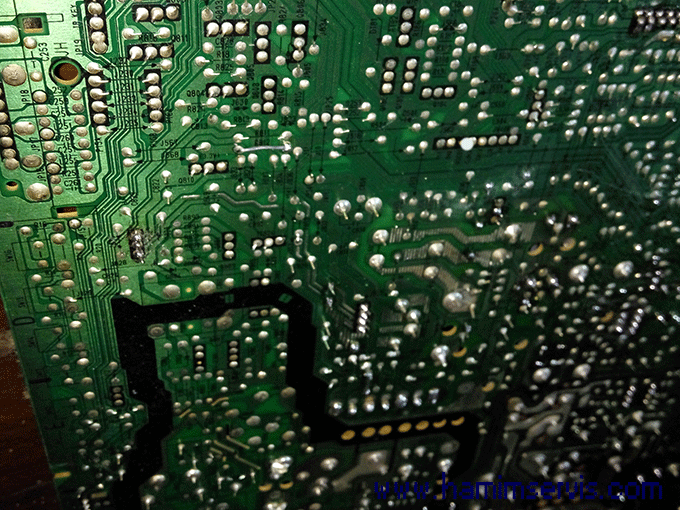

Caranya dengan menghilangkan R612, saya berikan timah supaya tidak ada hambatan, tampak di PCB :

Hasil akhirnya Alhamdulillah, tv sdh kembali normal

Admin hamimservis.com : hamim

tips ,trik,servis,elektronik yang kita tuliskan adalah pengalaman kerja kita sehari-hari semoga bisa bermanfaat , apabila ada kesulitan atau kurang jelas silahkan tinggalkan komentar anda….
